AKER晶振,有源晶振,SMAN-321晶振,轻薄型有源晶振

频率:1~54MHZ

尺寸:3.2*2.5mm

石英晶体振荡器在设计时就与各款型号IC匹配等相关技术,使用IC与晶片设计匹配技术:是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等有它的特殊性,必须考虑振荡器的供应电压,起动电压和产品上升时间,下降时间等相关参数.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

AKER晶振,有源晶振,SMAN-321晶振,轻薄型有源晶振.贴片有源石英晶振是指在普通无源晶体上增加了电压,内部集成了相应IC与电容电阻,需要在净化万级车间生产,并且在密封机器设备中焊接加盖,内部封装模式是指在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型,超薄型石英晶体元器必须攻克的关键技术之一

贴片晶振曲率半径加工技术:石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法.如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算).

安碁科技成立于西元1990年,主要从事贴片石英晶振元件产品的研发、制造及销售.拥有深厚的研发技术底蕴,为环保晶振之专业制造公司.深耕台湾、布局全球.在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进.

2

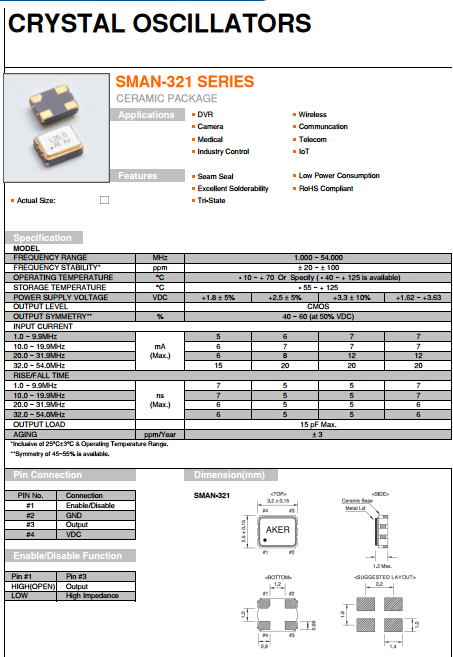

型号

SMAN-321晶振

输出频率范围

1~54MHZ

电源电压范围

+1.8~+5.0V

电源电压(Vcc

+1.8V/+2.5V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz

输出

CMOS

输出负载

15pF

频率稳定度

常温偏差

±20ppm~±100ppm

温度特性


±0.5×10-6,±2.5×10-6 max./-30?+85
±0.5×10-6,±2.5×10-6 max./-40?+85Option

电源电压特性

±0.2×10-6 max.VCC ±5%

负载变化特性

±0.2×10-6 max.10kΩ//10pF±10%

长期变化

±1.0×10-6 max./year

3

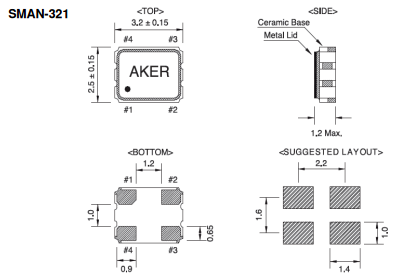

SMAN-321

4

自动安装时的冲击:

自动安装和真空化引发的冲击会破坏产品特性并影响这些车载晶体振荡器产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对环保晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保环保晶振产品未撞击机器或其他电路板等.

如何正确的使用有源晶振

电处理:

电源连接到指定的终端.确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个四脚有源晶振产品部分内的假如损坏那将不会工作.此外如果环保的规定电压值.就很可能会导致石英晶振产品损坏.所以外接电压很重要.一定要确保使用正确的额定电压的振荡.但如果电压低于额定的电压值部分产品将会不起振.或者起不到最佳精度

有负载电容与阻抗

负载电容与阻抗设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时.指定的值这可能会导致游戏机晶振问题例如:失真的输出波形.特别是设置电抗.根据规范的负载阻抗.输出频率和输出电平.当测量输出频率或输出水平.数码相机晶振调整的输入阻抗.测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器.不同的负载阻抗的.测量输出频率或输出水平高.阻抗阻抗测量可以忽略.

5

台湾AKER晶体科技股份有限公司拥有超过 10 年以上的生产经验,秉持着持续开发与专业技术支持,提供智能音箱晶振使用最佳的解决方案及最好的服务质量。NSK晶振是津绽OSC晶振科技股份有限公司于全球的销售品牌,具有良好竞争性的价格及灵活快速的交货管理。

台湾AKER晶振科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部通讯设备晶振资源,奠定经营管理的基础.藉执行环境考虑面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.

SMAN-321
