TFE202P32K7680R,32.768kHz,TFE20,2012mm,CTS轻薄型晶振

频率：32.768KHz

尺寸：2.0x1.2x0.6mm

TFE202P32K7680R,32.768kHz,TFE20,2012mm,CTS轻薄型晶振，美国进口晶振，CTS晶振，西迪斯晶振，型号：TFE20系列，编码为：TFE202P32K7680R，频率容差：±20ppm，负载：12.5pF，频率：32.768KHz时钟晶体，小体积晶振尺寸：2.0x1.2x0.6mm晶振，两脚贴片晶振，石英晶振，无源晶振，手表晶体，SMD晶振。具有超小型晶振，轻薄型晶振，耐热及耐环境特点。CTS TFE20系列设计为低功率微控制器，需要实时时钟参考，ESR为50k欧姆。本系列将支持一般的商业和工业应用。应用包含：实时时钟参考，低功耗FPGA和MCU，可穿戴电子产品，医疗保健设备，电池供电的应用，便携式电子产品，数据记录器，智能仪表应用。

订购热线：0755-27838351

TC-1

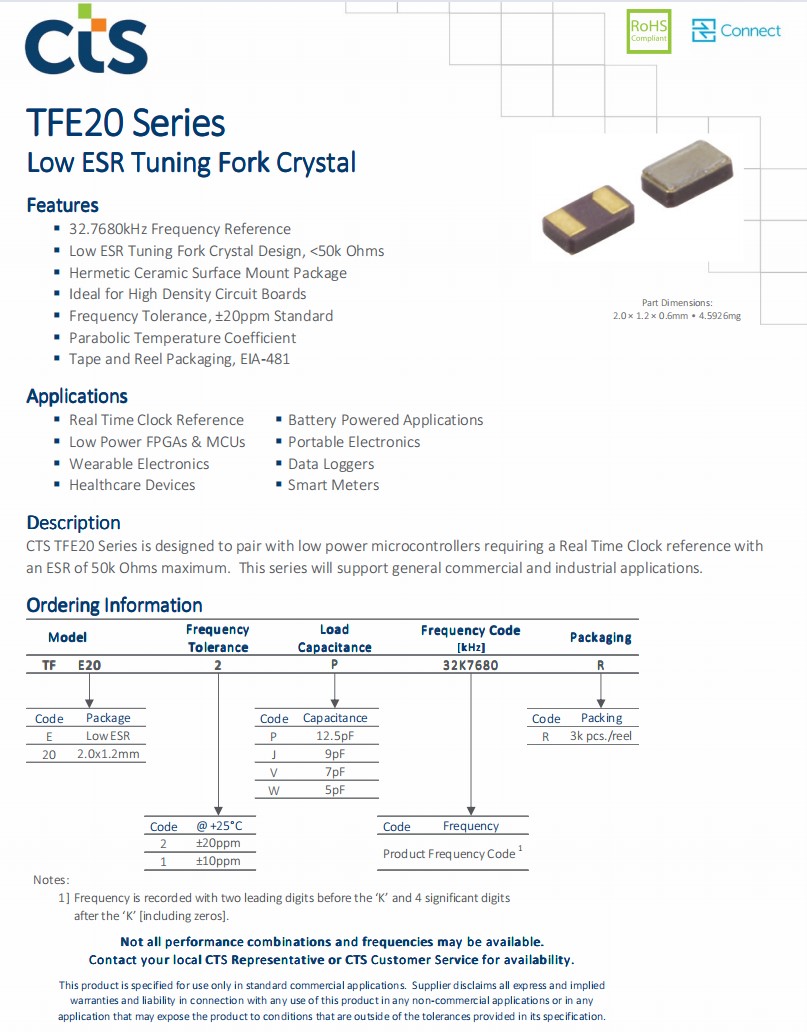

TFE202P32K7680R,32.768kHz,TFE20,2012mm,CTS轻薄型晶振，产品特征：

32.7680kHz频率参考

低ESR音叉晶体设计，＜50k欧姆

密封陶瓷表面安装封装贴片晶振

非常适合高密度电路板

频率公差±20ppm标准

抛物线温度系数，磁带和卷轴包装，EIA-481

TC-2 TFE202P32K7680R,32.768kHz,TFE20,2012mm,CTS轻薄型晶振,参数表

PARAMETER

SYMBOL

CONDITIONS

MIN TY P MAX

UNIT

Frequency

32.7680

kHz

Frequency Tolerance [Note 1]

Δf/fO

Standard @ +25°C

-20 - 20

ppm

Parabolic Coefficient

See Figure 1

-0.034 ±0.006

ppm/°C2

Aging

Δf/f0

First Year @ +25°C

-3 - 3

ppm

Crystal Parameters

PARAMETER

SYMBOL

CONDITIONS

MIN TY P MAX

UNIT

Operating Mode

Flexural Mode [Tuning Fork]

Load Capacitance [Note 1]

Standard

- 12.5 -

Shunt Capacitance

- 1.8 -

Motional Capacitance

- 9.5 -

Series Resistance

- - 50

kΩ

Drive Level

- 0.1 0.5

µW

Insulation Resistance

+100Vdc ±15Vdc

500 - -

MΩ

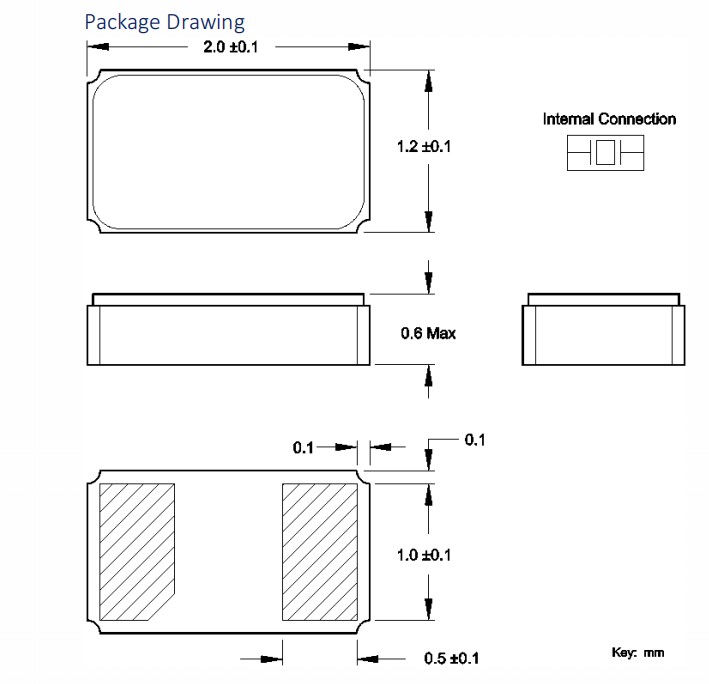

TFE202P32K7680R,32.768kHz,TFE20,2012mm,CTS轻薄型晶振,尺寸图

原厂编码	石英水晶谐振器	型号	频率	包装/封装
TF162P32K7680R	CTS西迪斯晶振	TF16	32.768kHz	2-SMD, No Lead
TF202P32K7680R	CTS西迪斯晶振	TF20	32.768kHz	2-SMD, No Lead
TF202J32K7680R	CTS西迪斯晶振	TF20	32.768kHz	2-SMD, No Lead
TF203P32K7680R	CTS西迪斯晶振	TF20	32.768kHz	2-SMD, No Lead
TF203J32K7680R	CTS西迪斯晶振	TF20	32.768kHz	2-SMD, No Lead
TF205P32K7680R	CTS西迪斯晶振	TF20	32.768kHz	2-SMD, No Lead
TF205J32K7680R	CTS西迪斯晶振	TF20	32.768kHz	2-SMD, No Lead
TF322P32K7680R	CTS西迪斯晶振	TF32	32.768kHz	2-SMD, No Lead
TF322J32K7680R	CTS西迪斯晶振	TF32	32.768kHz	2-SMD, No Lead
TF322N32K7680R	CTS西迪斯晶振	TF32	32.768kHz	2-SMD, No Lead
TF323P32K7680R	CTS西迪斯晶振	TF32	32.768kHz	2-SMD, No Lead
TF323J32K7680R	CTS西迪斯晶振	TF32	32.768kHz	2-SMD, No Lead
TF323N32K7680R	CTS西迪斯晶振	TF32	32.768kHz	2-SMD, No Lead
TF325P32K7680R	CTS西迪斯晶振	TF32	32.768kHz	2-SMD, No Lead
TF325J32K7680R	石英晶振	TF32	32.768kHz	2-SMD, No Lead
TF325N32K7680R	CTS西迪斯晶振	TF32	32.768kHz	2-SMD, No Lead
TFA322PH327KR	CTS西迪斯晶振	TFA32	32.768kHz	2-SMD, No Lead
TFA322PG327KR	CTS西迪斯晶振	TFA32	32.768kHz	2-SMD, No Lead
TFE202P32K7680R	CTS西迪斯晶振	TFE20	32.768kHz	2-SMD, No Lead
TFE202W32K7680R	CTS西迪斯晶振	TFE20	32.768kHz	2-SMD, No Lead
TFE322T32K7680R	CTS西迪斯晶振	TFE32	32.768kHz	2-SMD, No Lead
TFE322P32K7680R	CTS西迪斯晶振	TFE32	32.768kHz	2-SMD, No Lead
TFPM2P32K7680R	CTS西迪斯晶振	TFPM	32.768kHz	4-SOJ, 5.50mm pitch
TFSM262P32K7680	CTS西迪斯晶振	TFSM	32.768kHz	Cylindrical Can, Radial
