125MHz/7050mm/LVDS/MG7050VAN/X1M0004210004/3.3V

频率：125MHz

尺寸：7.0x5.0mm

125MHz/7050mm/LVDS/MG7050VAN/X1M0004210004/3.3V，日本进口晶振，EPSON爱普生晶振型号：MG7050VAN，编码为：X1M0004210004，频率：125.000MHz，小体积晶振尺寸7.0x5.0mm封装，14脚贴片晶振，石英晶振，有源晶振，石英晶体振荡器，差分晶体，本产品是利用锯波谐振器的基本振荡的LVDS输出的高频振荡器。这实现了频率为100~700MHz的低抖动和低噪声，具有超小型，轻薄型，低抖动，低功耗晶振，低电源电压，低耗能，低损耗，低相位噪声等特点。适用于PCI Express等参考时钟。应用于：GbE、光纤通道、SAS、PCI表达，服务器、存储、路由器/交换机、无线网络、OTN等。

订购热线：0755-27838351

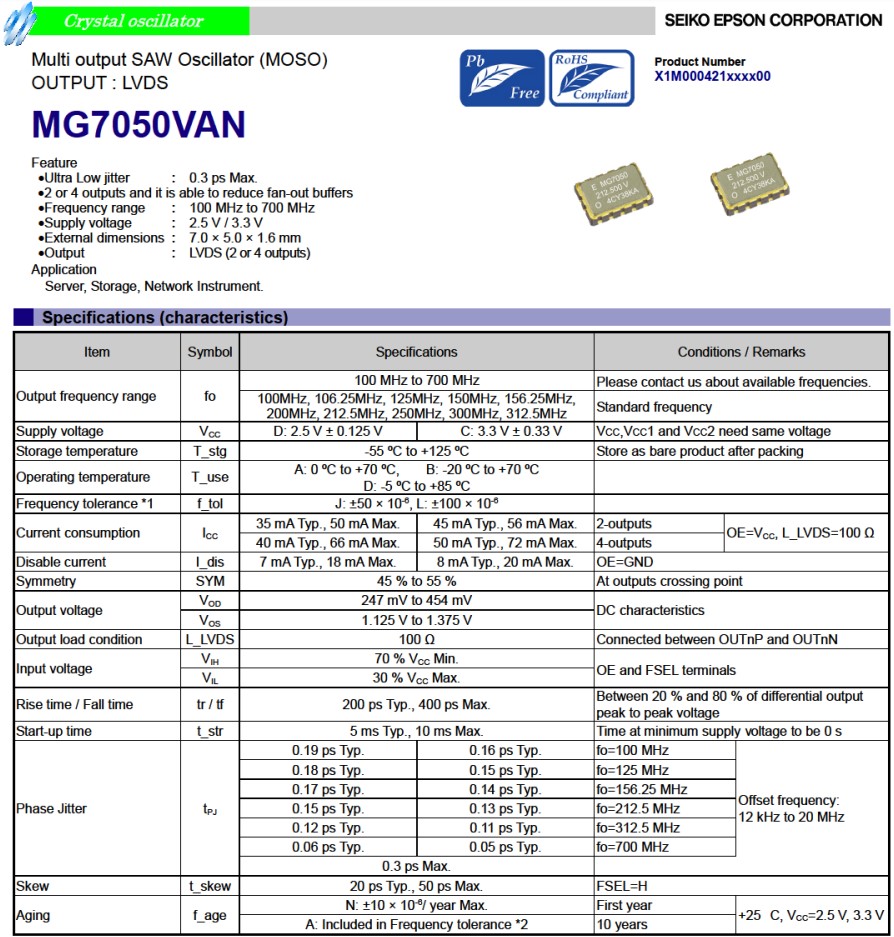

125MHz/7050mm/LVDS/MG7050VAN/X1M0004210004/3.3V，参数图

Item	Symbol	MG7050VAN 规格说明		Conditions / Remarks
Output frequency range	f0	100 MHz to 700 MHz		Please contact us about available frequencies.
		100MHz , 106.25MHz , 125MHz , 150MHz		Standard frequency
		156.25MHz , 200MHz , 212.5MHz , 250MHz
		300MHz,312.5MHz
Supply voltage	VCC	D : 2.5V ± 0.125V	C : 3.3V ± 0.33V	VCC1 and VCC2 need same voltage
Storage temperature	T_stg	-55°C to +125°C		Store as bare product after packing
Operating temperature	T_use	A : 0°C to +70°C
		B : -20°C to +70°C
		D : -5°C to +85°C
Frequency tolerance *1	f_tol	J : ± 50 × 10-6
		L : ±100 × 10-6
Current consumption	ICC	35mA Typ.	45mA Typ.	2-outputs	OE = VCC ,
		50mA Max.	56mA Max.		L_LVDS = 100Ω
		40mA Typ.	50mA Typ.	4-outputs
		66 mA Max.	72 mA Max.
Disable current	I_dis	7mA Typ.	8mA Typ.	OE = GND
		18mA Max.	20mA Max.
Symmetry	SYM	45% to 55%		At outputs crossing point
Output voltage	VOH	247 mV to 454 mV		DC characteristics
	VOL	1.125 V to 1.375 V
Output load condition	L_LVDS	100 Ω		Connected between OUTnP and OUTnN
Input voltage	VIH	70% VCC Min.		OE and FSEL terminals
	VIL	30% VCC Max.
Rise time / Fall time	tr / tf	200 ps Typ., 400 ps Max.		Between 20% and 80% of differential output peak to peak voltage
Start-up time	t_str	5 ms Typ., 10 ms Max.		Time at minimum supply voltage to be 0 s
Phase Jitter	tPJ	0.19 ps Typ.	0.16 ps Typ.	f0 = 100MHz	Offset frequency:
		0.18 ps Typ.	0.15 ps Typ.	f0 = 125MHz	12kHz to 20MHz
		0.17 ps Typ.	0.14 ps Typ.	f0 = 156.25MHz
		0.15 ps Typ.	0.13 ps Typ.	f0 = 212.5MHz
		0.12 ps Typ.	0.11 ps Typ.	f0 = 312.5MHz
		0.06 ps Typ.	0.05 ps Typ.	f0 = 700MHz
		0.3 ps Max.
Skew	t_skew	20ps Typ. 50ps Max.		FSEL = H
Aging	f_aging	N:± 10 × 10-6 / year Max.		First year	+25°C,
		A: Included in Frequency tolerance *2		10 years	VCC = 2.5V , 3.3V

125MHz/7050mm/LVDS/MG7050VAN/X1M0004210004/3.3V，尺寸图

编码	爱普生晶振	频率	尺寸	输出方式	电源电压
X1M0004210002	MG7050VAN	212.500000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V
X1M0004210003	MG7050VAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V
X1M0004210004	MG7050VAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.375 to 2.625 V
X1M0004210005	MG7050VAN	644.531250 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.375 to 2.625 V
X1M0004210006	MG7050VAN	322.265625 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.375 to 2.625 V
X1M0004210007	MG7050VAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V
X1M0004210008	MG7050VAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V
X1M0004210009	MG7050VAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V
X1M0004210010	MG7050VAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V
X1M0004210011	MG7050VAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V
X1M0004210012	MG7050VAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V
X1M0004210013	MG7050VAN	200.000000 MHz	7.00 x 5.00 x 1.60 mm	LVDS石英晶振	2.970 to 3.630 V
X1M0004210014	MG7050VAN	200.000000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V
X1M0004210015	MG7050VAN	322.265625 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V
X1M0004210016	MG7050VAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.375 to 2.625 V
X1M0004310004	MG7050HAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	HCSL	2.970 to 3.630 V
X1M0004310006	MG7050HAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	HCSL	2.970 to 3.630 V
X1M0004310007	MG7050HAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	HCSL	2.970 to 3.630 V
X1M0004310008	MG7050HAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	HCSL	2.970 to 3.630 V
X1M0004310009	MG7050HAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	HCSL	2.970 to 3.630 V
X1M0004310010	MG7050HAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	HCSL	2.970 to 3.630 V
X1M0004310011	MG7050HAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	HCSL	2.970 to 3.630 V
