ECS晶振,贴片晶振,ECX-1247Q晶振,汽车电子晶振

频率：26.000MHz~40.000MHz

尺寸：1.6*1.2*0.3mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27838351

ECS晶振,贴片晶振,ECX-1247Q晶振,汽车电子晶振

ECS晶振,贴片晶振,ECX-1247Q晶振,汽车电子晶振.1612mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

ECS晶振拥有世界一流的营销,销售,分销,工程和客户服务团队,每天从事全球技术网络为我们的客户提供最佳的应用解决方案.ECS晶振公司国际团队成员都来自其股东无与伦比的经验,技术人员和全球支持团队.ECS的公司增长一直在非常坚实的基础,将继续让我们现在也成长为未来建造的.

石英晶振生产工序主要有晶片清洗、被银、上架电胶、微调、封焊、捡漏、印字、老化、测试.石英晶振晶片清洗:清除石英晶振晶片表面的污物、油物,以保证被银电极.被复良好牢固.清洗间有很多化学试剂酒精、异丙醇、硫酸、硝酸、清洗液同时还有电炉烤箱,在欧美晶振生产过程中应注意人身安全和设备安全.
被银:用真空镀膜原理在洁净的石英晶振晶片上蒸镀薄银层,形成引出电极,并使其频率达到一定范围 .
采用蒸镀微调: 被银片频率应满足 f 0 +(50 至 1000ppm)的要求,
采用离子微调:离子微调被银片频率应满足 f 0 -(50 至 1200ppm). ECS晶振,贴片晶振,ECX-1247Q晶振,汽车电子晶振

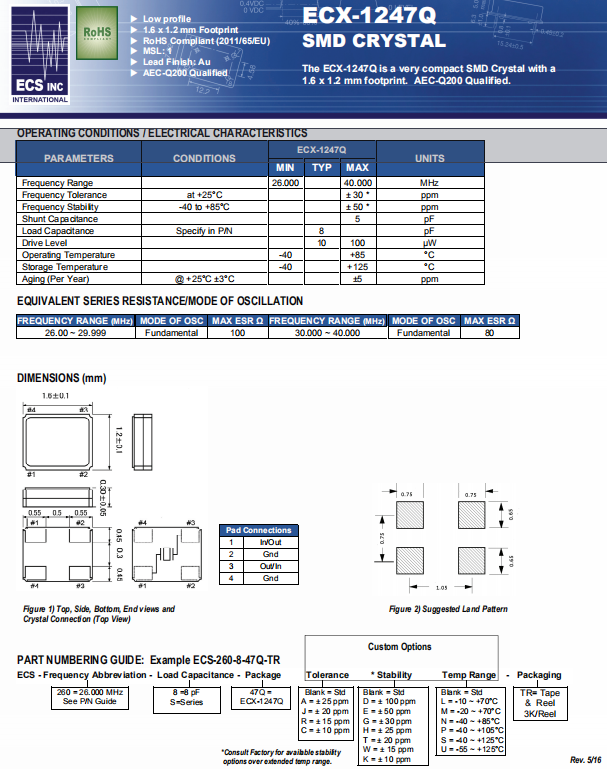

ECS晶振规格	单位	ECX-1247Q晶振	石英晶振基本条件
标准频率	f_nom	26.000MHz~40.000MHz	标准频率
储存温度	T_stg	-55℃~+125℃	裸存
工作温度	T_use	-40℃~+85℃	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/
频率温度特征	f_tem	±30×10-6/-20℃～+70℃	超出标准的规格请联系我们.
负载电容	CL	8pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 ×10-6/year Max.	+25°C,第一年

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响.在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊.基于超声波焊接的贴装以及加工会使得贴片晶振产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOSIC一样考虑.有些石英晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以最短距离连接.关于个别机型请确认宣传册、规格书.

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

注意电路板图形的配置,避免输入端子和输出端子靠得太近.如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路.如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用.

撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.
