Golledge晶振,贴片晶振,GRX-530晶振,5032进口石英晶振

频率：9.800MHz~40.000MHz

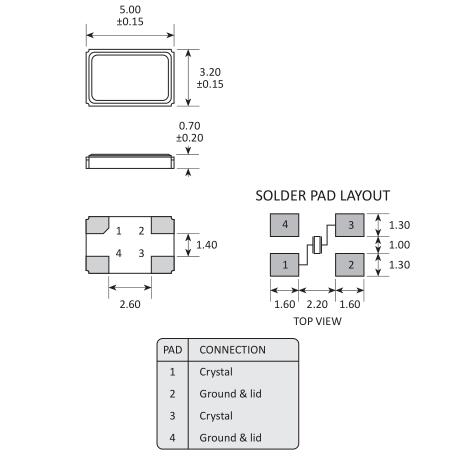

尺寸：5.0*3.2*0.7mm

普通石英5032晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27838351

Golledge晶振,贴片晶振,GRX-530晶振,5032进口石英晶振

Golledge晶振,贴片晶振,GRX-530晶振,5032进口石英晶振.贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

高利奇晶振的全部产品是在本网站的产品领域指定的,是最新信息的确定来源,包括数据表、产品公告、白皮书等.我们的产品广泛应用于电子工业,包括电信、卫星、微处理器、航空航天、汽车、仪器和医疗应用.golledge是英国晶振发展最快的频率产品晶振厂家供应商.我们在竞争激烈的市场上继续成功是对我们的产品质量和出色的服务的敬意.

石英晶振的研磨技术:通过对晶振切割整形后的晶片进行研磨,使石英晶振的晶片达到(厚度/频率)的一定范围.石英晶振晶片厚度与频率的关系为:在压电晶体行业,统一电子生产晶振频率的高低是显示统一电子技术水平的一个方面,我公司统一电子通过理论与实际相结合,累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择;注重所使用水晶、研磨砂的选择等;注重石英晶振研磨用工装如:游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制,最终使可研磨的石英晶振晶片的厚度越来越薄,贴片晶振晶片的频率越来越高,为公司在高频石英晶振的研发生产打下坚实基础,提升了晶振厂家统一电子的竞争力,使晶振厂家统一电子在高频石英晶振的研发及生产领先于国内其它公司. Golledge晶振,贴片晶振,GRX-530晶振,5032进口石英晶振

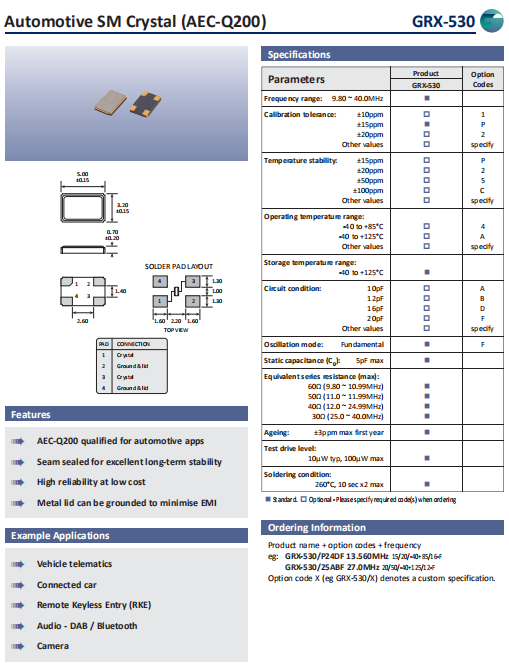

Golledge晶振规格	单位	GRX-530晶振	石英晶振基本条件
标准频率	f_nom	9.800MHz~40.000MHz	标准频率
储存温度	T_stg	-40℃~+125℃	裸存
工作温度	T_use	-40℃~+85℃ -40℃~+125℃	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10ppm ±15ppm ±20ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/
频率温度特征	f_tem	±30×10-6/-20℃～+70℃	超出标准的规格请联系我们.
负载电容	CL	10.0pF 12.0pF 16.0pF 20.0pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 ×10-6/year Max.	+25°C,第一年

引线类型产品

当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力.否则有可能导致玻璃出现裂痕,从而引起性能劣化.

热影响

重复的温度巨大变化可能会降低受损害的环保晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶振无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

装载

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响.在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊.基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

保管

保管在高温多湿的场所可能会导致端子软焊性的老化.请在没有直射阳光,不发生结露的场所保管.

安装方向

进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

Golledge晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、普通晶体振荡器(SPXO),无源晶振生产制造中所产生的污染.

Golledge石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.

Golledge晶振减少污染物排放,对不可再生的资源进行有效利用.减少晶振废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,贴片晶振,贴片晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.
