加高晶振,贴片晶振,HSX221SAK晶振,无源SMD石英晶振

频率：16-54MHZ

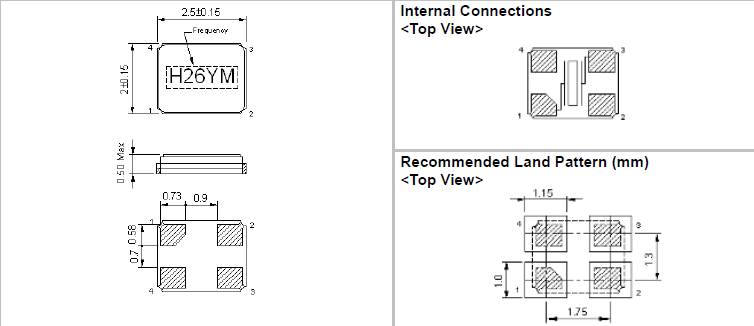

尺寸：2.5*2.0*0.5mm

小型2520晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27838351

台湾加高晶振秉持[取之于社会,用之于社会]的理念,推动环保、节能及社会回馈等生活概念,期盼带动我们企业的同仁、供货商伙伴及客户群参与并发起社会活动,共同创造美好、健康的未来.

加高晶振,贴片晶振,HSX221SAK晶振,无源SMD石英晶振,晶振本身体积小,薄型石英晶体谐振器,特别适用于有目前快速发展的电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.

石英晶振的切割设计:用不同角度对晶振的无源石英晶振进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.

加高振规格	单位	HSX221SAK晶振	石英晶振基本条件
标准频率	f_nom	16~54MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +105°C	标准温度
激励功率	DL	100μW Max	推荐:0.1μW ～ 0.5μW
频率公差	f_— l	±10ppm~±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/
频率温度特征	f_tem	±50× 10-6/25°C	超出标准的规格请联系我们.
负载电容	CL	8PF,10PF,12PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	5000MΩ min
频率老化	f_age	±3PPM / year Max.	+25°C,第一年

超声波清洗

(1)使用AT-切割晶体和表面滤波器(SAW)/声表面谐振器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏.

(3)请勿清洗开启式晶振产品.

(4)对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响产品的可靠性和质量.请清理残余的助焊剂并烘干PCB.

加高MHZ晶振型号表:

MHZ

HELE加高晶振2520贴片晶振产品规范参考标准

1.RoHS指令(2011/65/EC)危害物质限用指令

2.SONY 技术标准文件(SS-00259)

3.REACH(欧盟化学品注册、评估及授权规范)

3.全氟辛烷磺酸盐PFOS (2006/122/EC)指令

4.各客户要求而订定
