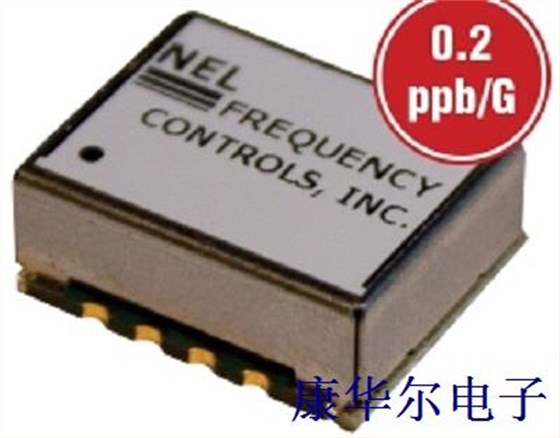

当下随着电子产品技术的发展及提升,许多电子产品对所使用的石英晶振产品的性能越来越高,所以温补晶振在电子产品市场中应用相当广泛,虽然它贵,但是它性能好,够稳定,在GPS定位模块,通信产品,高清摄像头,事件摄像机等产品或模块都有应用.耐尔晶振是美国的一家知名晶振厂家,该公司于上月推出了一款具备超低相噪和低G灵敏度性能贴片式封装的TCXO Oscillator(温补振荡器).
温补振荡器即温度补偿石英晶体振荡器,简称为温补晶振,英文简称为TCXO,与压控晶振,差分晶振等晶振产品同属于有源晶振系列产品,该产品自身带有温度补偿电路,可依据温度条件对自身的振荡频率进行调控,所以它能够在十分复杂的环境条件下工作,普通温补晶振具备高精度,高稳定性,低抖动等优越性能,接下来我们来看看NEL晶振推出的这款特殊的带超低相噪和低G灵敏度的温补晶振.
AN-XA7UXXXX系列贴片温度补偿晶体振荡器(TCXO),在基于FR4的小型表面贴装封装中提供具有出色温度稳定性的高频,极低相位噪声和抖动以及正弦波或互补金属氧化物半导体输出.
该系列石英晶振的性能特征如下:
①小型薄型贴片封装
②超低相位噪声
③出色的频率稳定性
④低G灵敏度
⑤无乘法–无次谐波
⑥可用的Stratum3
⑦商用/两用
该系列有源晶振的参数规格表如下:
|
Parameter |
Symb |
Condition |
Min |
Typ |
Max |
Unit |
Note |
|
Electrical |
|
||||||
|
Frequency Range |
F |
Sine-wave |
60 |
|
125 |
MHz |
|
|
Input Voltage |
Vcc |
|
3.135 |
3.30 |
3.465 |
V |
A 0 |
|
|
|
4.75 |
5.0 |
5.25 |
|
||
|
Input Current |
Icc |
Sine |
|
|
40 |
mA |
@100MHz, 3.3V |
|
Frequency Stab. |
6F/F |
Overall, available |
|
|
±4.6 |
|
20 years |
|
Frequency |
6F/F |
vs. Temperature |
|
±0.5 |
±1 |
ppm |
See chart |
|
Stability |
|
vs. Vcc |
±0.1 |
|
ppm/V |
|
|
|
|
|
aging |
±1 |
|
ppm/year |
First Year |
|
|
|
|
|
±2.5 |
|
ppm |
7 years |
|
|
|
|
|
±3.5 |
|
ppm |
10 years |
|
|
G-sensitivity |
|
Worst Direction |
|
0.2 |
|
ppb/G |
Preliminary |
|
Calibration |
6F/F |
As shipped, 25ºC |
|
±0.5 |
±1 |
ppm |
|
|
Load |
|
Sine |
Internally AC-coupled 50 Ohm |
|
|||
|
Output power |
P |
Sine-wave Into |
7 |
10 |
|
dBm |
3.3V |
|
(output code “S”) |
|
50 Ohms |
10 |
13 |
|
5.0V |
|
|
Logic 1 (CMOS) |
Voh |
|
0.7Vcc |
|
|
V |
Output Code T |
|
Logic 0 (CMOS) |
Vol |
|
|
|
0.1V |
V |
Output Code T |
|
Duty Cycle |
|
|
45/55 |
|
55/45 |
% |
Output Code T |
|
Rise/Fall Time |
Tr/Tf |
|
|
2 |
3 |
|
Output Code T |
|
Spurious |
|
Not setup related |
|
|
-110 |
dBc |
|
|
Harmonics |
|
Sine-wave |
|
-30 |
-25 |
dBc |
|
|
SSB |
|
@10Hz |
|
-95 |
|
|
@100MHz, |
|
|
@100 Hz |
-125 |
Grade U |
||||
|
|
@1 KHz |
-152 |
|
||||
|
|
@10 KHz |
-165 |
|
||||
|
|
@100 KHz |
-170 |
|
||||
|
Input Impedance |
|
|
>10K Ohm |
|
|
||
|
Control voltage |
Vc |
|
0 |
|
3.0 |
V |
|
|
Modulation bandwidth |
MB |
|
|
|
1.5 |
Hz |
|
|
Deviation |
ΔF/F |
Vc=0V to 3.3V,25°C |
±5 |
±7 |
|
ppm |
|

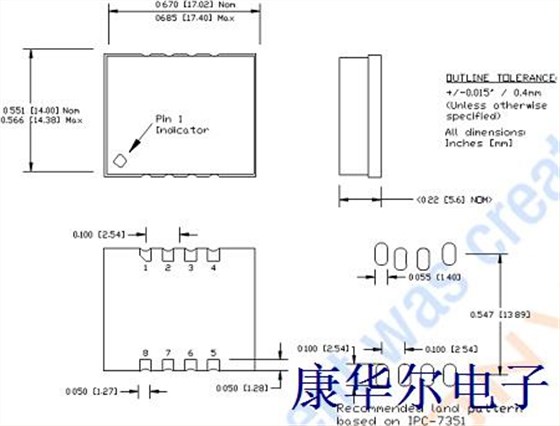

该温补晶振的外观尺寸图如下:

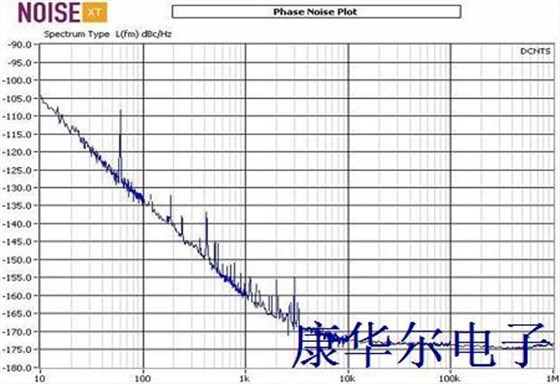

该贴片晶振的相位噪声如下:
可见这款温补石英晶体振荡器比普通温补晶振多了低相噪和低G灵敏度的性能,当然除此之外,高度稳定频率信号也是吸引广大用户眼球的依仗.
