CS9系列有源振荡器,拉隆以太网晶振,CS9420A-LZ-125.000

CS9系列有源振荡器,拉隆以太网晶振,CS9420A-LZ-125.000，尺寸7.0×5.0mm，频率125MHZ，电压3.3V，欧美进口晶振，Raltron石英振荡器，时钟振荡器，有源晶体振荡器，有源贴片晶振，四脚有源晶振，石英晶体振荡器，7050mm有源晶振，低电压有源晶振，低功耗有源晶振，高质量有源晶振，高性能有源晶振，低抖动有源晶振，低耗能有源晶振，低相位有源晶振，低相噪有源晶振，智能家居有源晶振，以太网专用有源晶振，仪器仪表有源晶振，测试测量有源晶振，多媒体设备有源晶振，航空航天有源晶振，基站应用有源晶振，物联网有源晶振，具有高性能低相位相噪的特点。

OSC晶振产品广泛应用于智能家居，以太网，仪器仪表，测试测量，多媒体设备，航空航天振，基站应用，物联网等应用领域。CS9系列有源振荡器,拉隆以太网晶振,CS9420A-LZ-125.000.

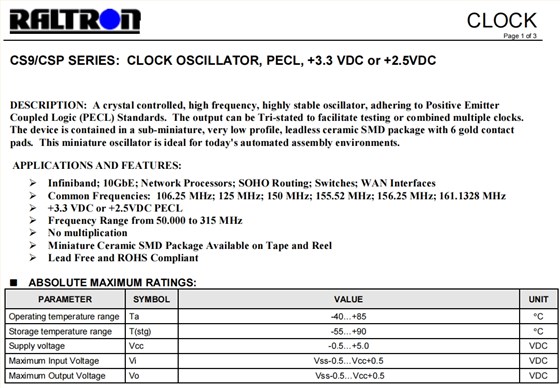

CS9系列有源振荡器,拉隆以太网晶振,CS9420A-LZ-125.000参数表

PARAMETER	SYMBO L	TEST CONDITIONS*1	VALUE	UNIT
Nominal Frequency	fo		120.00**	MHz
Supply Voltage	Vcc		+3.3 or +2.5±5%	VDC
Supply Current	Is		80.0 MAX	mA
Output Logic Type			PECL
Load		Connected between each output and Vcc – 2.0 VDC	50	Ω
Output Voltage Levels	Voh Vol	min max	Vcc-1.025 Vcc-1.620	VDC VDC
Duty Cycle	DC	Measured at 50% of Vcc	40/60 to 60/40 or 45/55 to 55/45	%
Rise / Fall Time	tr / tf	Measured at 20/80% and 80/20% Vcc Levels	0.5 TYP*2	ns
Jitter	J	Integrated Phase tji RMS, Fj = 12 kHz…20 MHz	0.3 TYP**	ps
		Integrated Phase RMS tii offset frequency 50KHz to 80MHz	0.5 TYP**	ps
		Deterministic period Jitter tdjusingwavecrest analyz.	0.0TYP **	ps
		Random period Jitter trjusingwavecrest analyz.	2.5 TYP **	ps
		Peak to Peak Jitter Tp-pusingwavecrest analyz.	25 TYP**	ps
Phase Noise typ. @155.52MHz	£(Δf) £(Δf) £(Δf) £(Δf)	Δf=10 Hz Δf=1 KHz Δf=10 KHz Δf=>/=100 KHz	-65 -120 -140 -145	dBc/Hz dBc/Hz dBc/Hz dBc/Hz
Overall Frequency Stability	Δf/fc	Op. Temp., Aging, Load, Supply and Cal. Variations	±20,±25,±50, or±100 MAX*3	Ppm
Pin 1Output Enabled Output Disabled	En Dis	High Voltage or No Connect Ground	0.7.Vcc MIN 0.3.Vcc MAX	VDC VDC

CS9系列有源振荡器,拉隆以太网晶振,CS9420A-LZ-125.000 尺寸图

CS9系列有源振荡器,拉隆以太网晶振,CS9420A-LZ-125.000

晶体振荡器产品特性：

尺寸7.0×5.0mm

电源电压3.3V

低电流消耗

低相位噪声版本

元器件详情	包装	Oscillator Type	Operating Frequency	Frequency Stability	Supply Voltage
	卷盘		27MHz	±25ppm	3.3V
COM13025-25.000-EXT-T-TR
Raltron
COM1 Series 25 MHz 3.3 V ±25 ppm -40°C TO +85°C SMT Clock Oscillator
	卷盘		24MHz	±25ppm	3.3V
COM13025-27.000-EXT-T-TR
Raltron
COM1 Series 27 MHz 3.3 V ±25 ppm -40°C TO +85°C SMT Clock Oscillator
	卷盘		25MHz	±50ppm	3.3V
COM1305-25.000-EXT-T-TR
Raltron
COM1系列25 MHz 3.3 V ±50 ppm表面贴装晶体振荡器
	卷盘		25MHz	±50ppm	3.3V
COM1305-25.000-T-TR
Raltron
COM1 Series 25 MHz 3.2 x 2.5 mm 3.3V ±50 ppm Surface Mount Crystal Oscillator
	卷盘		48MHz	±50ppm	3.3V
COM1305-48.000-EXT-TR
Raltron
COM1 Series 48 MHz 3.2 x 2.5 mm 3.3V ±50 ppm Surface Mount Crystal Oscillator
	卷盘		50MHz	±50ppm	3.3V
COM1305-50.000-EXT-T
Raltron
COM1 Series 50 MHz 3.2 x 2.5 mm 3.3V ±50 ppm Surface Mount Crystal Oscillator
	剪切卷带		50MHz	±50ppm	3.3V
COM1305-50.000-EXT-T-TR
Raltron
COM1 系列 3.2 x 2.5 mm 50 MHz ±50 ppm 3.3 V -40 至 +85°C 表面贴装时钟振荡器
	卷盘		50MHz	±50ppm	3.3V
COM1305-50.000-EXT-T-TR
Raltron
COM1 系列 3.2 x 2.5 mm 50 MHz ±50 ppm 3.3 V -40 至 +85°C 表面贴装时钟振荡器
	卷盘		27MHz	±30ppm	3.3V
COM2303-27.000-TR
Raltron
COM2 Series 27 MHz 3.3 V ±30 ppm -10°C TO +70°C SMT Clock Oscillator
	卷盘		20MHz	±50ppm	5V
COM2505-20.000-TR
Raltron晶振
COM2 Series 20 MHz 5 x 3.2 mm 3.3 V ±50 ppm Surface Mount Crystal Oscillator
	卷盘		48MHz	±100ppm	5V
COM2510-48.000-TR
Raltron
CO2520 Series 48 MHz 5 V ±100 ppm -10°C TO +70°C SMT HCMOS Clock Oscillator
	带状包装		25MHz	±50ppm	3.3V
CS4TVH-25.000
Raltron
CS4 Series 25 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
	卷盘		125MHz	±20ppm	3.3V
CS9420A-LZ-125.000
Raltron
CS9系列125 MHz 7 x 5 mm 3.3 V ±25 ppm表面贴装时钟振荡器
	剪切卷带		155.52MHz	±50ppm	3.3V
CS9TVH-155.52
Raltron
CS9 系列 155.52 MHz 7 x 5 mm 3.3 V ±20 ppm 表面贴装时钟振荡器
	卷盘		53.125MHz	±50ppm	2.5V
CSPTVH-53.125
Raltron
Clock Series 53.125 MHz 2.5V ±50 ppm -40°C TO +85°C SMT LVPECL Clock Oscillator
	卷盘		74.25MHz	±50ppm	2.5V
CSPTVH-74.25MHZ
Raltron
Clock Series 74.25 MHz 2.5V ±50 ppm -40°C TO +85°C SMT LVPECL Clock Oscillator
	盒装		20MHz	±0.05ppm	3.3V
OX2114A-D3-5-20.000-3.3
Raltron
OCXO 2000 系列 20 MHz -40°C 至 +85°C 5.25 V ±0.3 ppm 振荡器
	盒装		40MHz	±0.05ppm	3.3V
OX2114A-D3-5-40.000-3.3
Raltron
OCXO 2000 系列 40 MHz -40°C 至 +85°C 5.25 V ±0.3 ppm 振荡器
	盒装		32.768MHz	±0.28ppm	3.3V
OX4020A-LZ-28-32.768-3.3
Raltron
OCXO2 系列 32.768 MHz 50.8 x 50.8 mm 3.3 V ±28 ppm 表面贴装振荡器
	散装
OX4136A-D3-1-26.000-3
Raltron
OX4136A Series 26 MHz OCXO
	散装		50MHz	±50ppm	3.3V
ROSC-HC335R-50
Raltron
ROSC-HC335R 系列 50 MHz 3.2x2.5 mm 3.3 V ±50 ppm -40 至 85°C 晶体振荡器
	散装		125MHz	±25ppm	3.3V
ROSC-HC536R-125
Raltron
ROSC-HC536R 系列 125 MHz 5x3.2 mm 3.3 V ±25 ppm -40 至 85°C 晶体振荡器
	散装		200MHz	±25ppm	3.3V
ROSC-HC536R-200
Raltron
ROSC-HC536R 系列 200 MHz 5x3.2 mm 3.3 V ±25 ppm -40 至 85°C 晶体振荡器
	散装		25MHz	±25ppm	3.3V
ROSC-HC536R-25
Raltron
ROSC-HC536R 系列 25 MHz 5 x 3.2 mm 3.3V ±25 ppm -40 至 85°C 晶体振荡器
	散装		50MHz	±25ppm	3.3V
ROSC-HC536R-50
Raltron
ROSC-HC536R 系列 50 MHz 5 x 3.2 mm 3.3V ±25 ppm -40 至 85°C 晶体振荡器
	散装		20MHz	±100ppm	3.3V
ROSC-HC730R-20
Raltron
ROSC -HC73 系列 7 x 5 mm 20 MHz 3.3 V ±100 ppm 晶体振荡器
	散装		24.576MHz	±50ppm	3.3V
ROSC-HC735-24.576
Raltron
ROSC-HC73 系列 24.576 MHz 7 x 5 mm 3.3V ±50 ppm -20 至 70°C 晶体振荡器
	带状包装		25MHz	±50ppm	3.3V
ROSC-HC735-25
Raltron
ROSC-HC73 系列 25 MHz 7 x 5 mm 3.3 V ±50 ppm -20 至 70°C 晶体振荡器
	散装		50MHz	±50ppm	3.3V
ROSC-HC735-50
Raltron
ROSC-HC73 系列 50 MHz 7 x 5 mm 3.3 V ±50 ppm -20 至 70°C 晶体振荡器
	散装		25MHz	±25ppm	3.3V
ROSC-HC736R-25
Raltron
ROSC-HC73 系列 25 MHz 7 x 5 mm 3.3 V ±25 ppm -40 至 85°C 晶体振荡器
	带状包装		27MHz	±25ppm	3.3V
ROSC-HC736R-27
Raltron
ROSC-HC73 系列 27 MHz 7 x 5 mm 3.3 V ±25 ppm -40 至 85°C 晶体振荡器
	带状包装		50MHz	±25ppm	3.3V
ROSC-HC736R-50
Raltron
ROSC-HC73 系列 50 MHz 7 x 5 mm 3.3 V ±25 ppm -40 至 85°C 晶体振荡器
	带状包装		125MHz	±25ppm	3.3V
ROSC-LC536R-125
Raltron
ROSC-LC53系列125 MHz 5 x 3.2 mm 3.3 V ±25 ppm -40至85°C晶体振荡器
	带状包装		200MHz	±25ppm	3.3V
ROSC-LC536R-200
Raltron
ROSC-LC53 系列 200 MHz 5 x 3.2 mm 3.3 V ±25 ppm -40 至 85°C 晶体振荡器
	散装		312.5MHz	±20ppm	3.3V
ROSC-LC538-312.5
Raltron
ROSC-LC53 系列 312.5 MHz 5x3.2mm 3.3 V ±20 ppm -20 至 70°C 晶体振荡器
	带状包装		156.25MHz	±50ppm	3.3V
ROSC-LC735-156.25
Raltron
ROSC-LC735系列156.25 MHz 7x5 mm 3.3 V ±50 ppm -40至85°C晶体振荡器
	散装		125MHz	±50ppm	3.3V
ROSC-LC735RGB-125
Raltron
ROSC-LC735RGB 系列 125 MHz 7x5 mm 3.3 V ±50 ppm -40 至 85°C 晶体振荡器
	带状包装		156.25MHz	±50ppm	3.3V
ROSC-LC735RGB-156.25
Raltron
ROSC-LC73 系列 156.25 MHz 7 x 5 mm 3.3V ±50 ppm -40 至 85°C 晶体振荡器
	散装		312.5MHz	±50ppm	3.3V
ROSC-LC735RGB-312.5
Raltron
ROSC-LC73 系列 312.5 MHz 7 x 5 mm 3.3 V ±50 ppm -40 至 85°C 晶体振荡器
	散装		100MHz	±50ppm	3.3V
ROSC-PC735-100
Raltron
ROSC-PC73 系列 100 MHz 7 x 5 mm 3.3 V ±50 ppm -20 至 70°C 晶体振荡器
	散装		122.8MHz	±50ppm	3.3V
ROSC-PC735-122.88
Raltron
ROSC-PC73 系列 122.8 MHz 7 x 5 mm 3.3 V ±50 ppm -20 至 70°C 晶体振荡器
	散装		125MHz	±50ppm	3.3V
ROSC-PC735-125
Raltron
ROSC-PC73 系列 125 MHz 7 x 5 mm 3.3 V ±50 ppm -20 至 70°C 晶体振荡器
