爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生晶振(中国)有限公司共同投资成立的有限责任公司(外商合资).爱普生晶振公司已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,然后生产晶振.

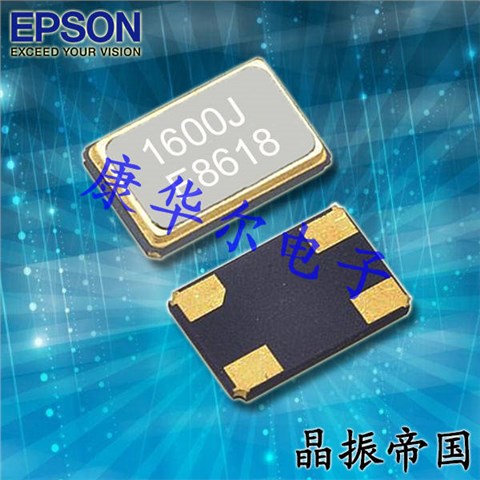

爱普生晶振,贴片晶振,TSX-3225晶振,X1E0000210119晶振.一个标准的石英晶体谐振器，是一个小型表面贴片晶振型，它适用于宽温范围的电子数码产品,家电电器以及MP3,MP4,播放器,单片机等领域.在极端严酷的条件环境下也能发挥稳定的起振特性,因为可以满足无铅焊接的回流温度曲线要求的产品本身便就具有耐热,耐振,耐撞击等优良的耐环境特性.
石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。
|
爱普生晶振规格 |
单位 |
TSX-3225晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
16.000MHz～48.000MHz |
标准频率 |
|
储存温度 |
T_stg |
-40°C～+125°C |
裸存 |
|
工作温度 |
T_use |
-40°C～+85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:0.1μW～0.5μW |
|
频率公差 |
f_— l |
±10 × 10-6(标准) |
+25°C对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±10 × 10-6/-20°C～+75°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
7pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±1× 10-6/ year Max.*2 |
+25°C,第一年 |
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
精工爱普生晶振集团将在各领域内的商务运作中实施持续改进，包括能源资源的保持，回收再利用以及减少废弃物等。
根据需要，提高环境技术、材料和产品的发展信息及环境管理活动的公开性。
爱普生晶振公司的目标是保证产品继续满足客户要求的同时对环境的影响降到最小，在生产过程中不断节约能源和资源，努力实现环境管理体系与环境行为持续改进。
建立目标指标、监测程序，利用最好的管理手段，应用节约成本的技术来研发贴片晶振，石英晶振等产品，持续改进我们的环境表现。我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化。
