6G模块差分振荡器,NP2520SA-156.25MHZ-NSC5300B,日本电波晶振
prevnext

6G模块差分振荡器,NP2520SA-156.25MHZ-NSC5300B,日本电波晶振

频率：156.25MHZ

尺寸：2.5*2.0mm

6G模块差分振荡器,NP2520SA-156.25MHZ-NSC5300B,日本电波晶振，尺寸为2.5*2.0mm，频率156.25MHZ。输出逻辑LVPECL，差分晶振LV-PECL，贴片差分晶振，进口LV-PECL差分振荡器，低电压差分振荡器，低抖动差分晶振，低耗能差分晶振，低电流差分晶振，低相位差分振荡器，6G模块差分晶振，仪器仪器差分晶振，6G光通信差分晶振，无线网络差分振荡器，网络设备差分晶振，贴片型差分晶振，OSC差分晶振，具备低电压低抖动低相位的特点.

LV-PECL晶振产品常常用于6G模块，6G兼容设备，光通信、光收发器，WDM设备，无线网络，小型设备，以及高密度产品等领域.6G模块差分振荡器,NP2520SA-156.25MHZ-NSC5300B,日本电波晶振.

订购热线：0755-27838351
QQ咨询 点击这里给我发消息

1

6G模块差分振荡器,NP2520SA-156.25MHZ-NSC5300B,日本电波晶振，尺寸为2.5*2.0mm，频率156.25MHZ。输出逻辑LVPECL，差分晶振LV-PECL，贴片差分晶振，进口LV-PECL差分振荡器，低电压差分振荡器，低抖动差分晶振，低耗能差分晶振，低电流差分晶振，低相位差分振荡器，6G模块差分晶振，仪器仪器差分晶振，6G光通信差分晶振，无线网络差分振荡器，网络设备差分晶振，贴片型差分晶振，OSC差分晶振，具备低电压低抖动低相位的特点.

LV-PECL晶振产品常常用于6G模块，6G兼容设备，光通信、光收发器，WDM设备，无线网络，小型设备，以及高密度产品等领域.6G模块差分振荡器,NP2520SA-156.25MHZ-NSC5300B,日本电波晶振.26G模块差分振荡器,NP2520SA-156.25MHZ-NSC5300B,日本电波晶振     参数图

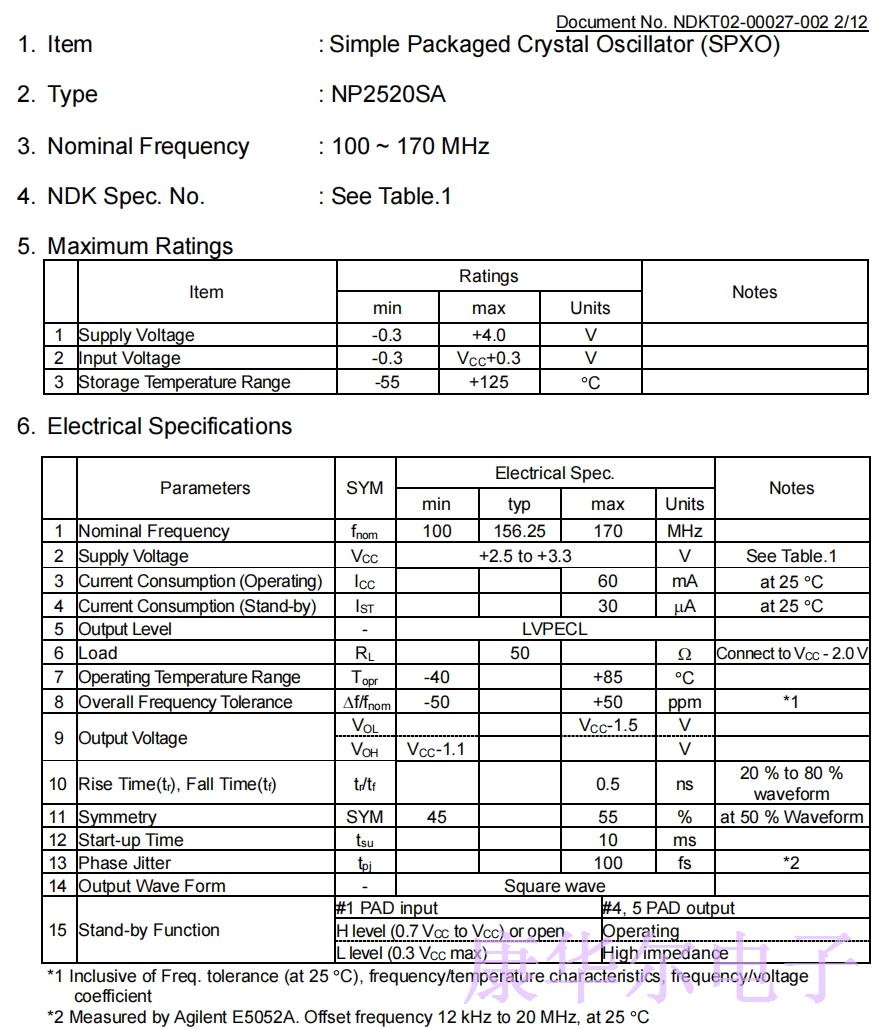

Item Ratings Notes
min max Units
Supply Voltage -0.3 +4.0 V
Input Voltage -0.3 VCC+0.3 V
Storage Temperature Range -55 +125 。C
Parameters SYM Electrical Spec. Notes
min typ max Units
1 Nominal Frequency fnom
156.25
MHz
2 Supply Voltage VCC +2.5 to +3.3 V See Table.1
3 Current Consumption (Operating) ICC 60 mA at 25 。C
4 Current Consumption (Stand-by) IST 30 μA at 25 。C
5 Output Level - LVPECL
6 Load RL 50 Ω Connect to VCC - 2.0 V
7 Operating Temperature Range Topr -40 +85 。C
8 Overall Frequency Tolerance Δf/fnom -50 +50 ppm *1
9 Output Voltage VOL VCC- 1.5 V
VOH VCC- 1.1 V
10 Rise Time(tr), Fall Time(tf) tr/tf 0.5 ns 20 % to 80 %
waveform
11 Symmetry SYM 45 55 % at 50 % Waveform
12 Start-up Time tsu 10 ms
13 Phase Jitter tpj 100 fs *2
14 Output Wave Form - Square wave
15 Stand-by Function #1 PAD input #4, 5 PAD output
H level (0.7 VCC to VCC) or open Operating
L level (0.3 VCC max) High impedance
3

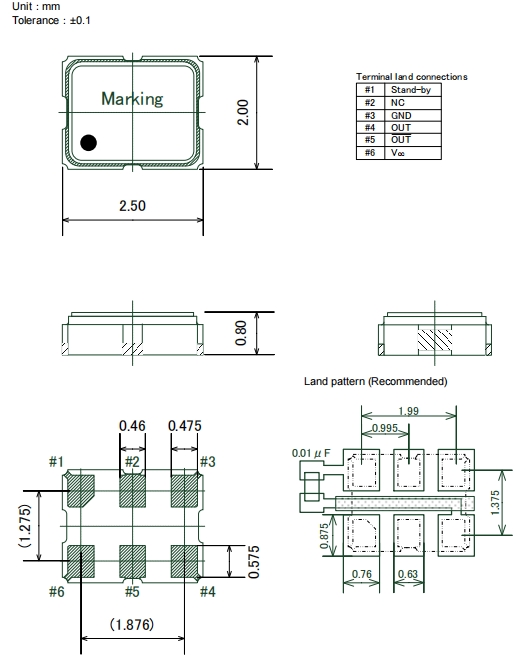

6G模块差分振荡器,NP2520SA-156.25MHZ-NSC5300B,日本电波晶振     尺寸图NP2520SA

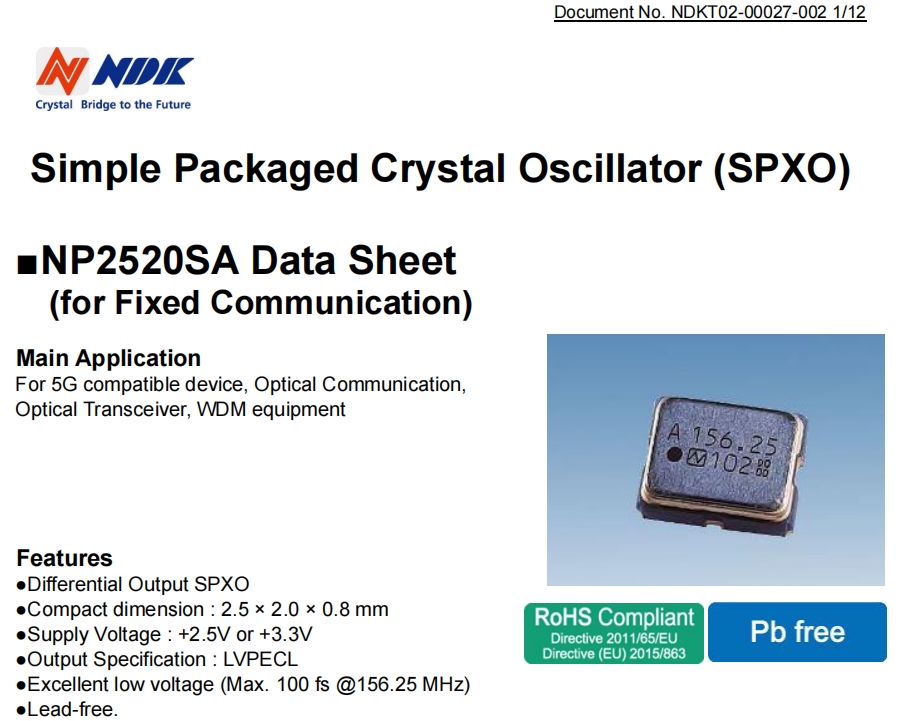

产品特性：

LVPECL差分输出SPXO晶振

紧凑:2.5 x 2.0 x 0.8毫米

电源电压:+2.5V或者+3.3V

低相位抖动:典型。156.25MHz时为100fs

无铅NP2520SA 1

NP2520SA 2

更多相关日本NDK晶振型号

Model Nominal frequency[MHz] Specification number 品牌 Package size(LxW)[mm] Output specification Operating temperature rang[℃] Storage temperature range[℃] Supply voltage[V]
2725Z 33MHZ NSA6297B NDK晶振 5.0x3.2 CMOS -10~+70 -55~+125 +1.8±0.1
2725Z 40MHZ NSA6297B NDK晶振 5.0x3.2 CMOS -10~+70 -55~+125 +1.8±0.1
2725Z 14.31818MHZ NSA6297C NDK晶振 5.0x3.2 CMOS -10~+70 -55~+125 +1.8±0.1
2725Z 24MHZ NSA6297C NDK晶振 5.0x3.2 CMOS -10~+70 -55~+125 +1.8±0.1
2725Z 33MHZ NSA6297C NDK晶振 5.0x3.2 CMOS -10~+70 -55~+125 +1.8±0.1
2725Z 40MHZ NSA6297C NDK晶振 5.0x3.2 CMOS -10~+70 -55~+125 +1.8±0.1
NP2520SA 156.25MHZ NSC5300A NDK晶振 2.5x2.0 LVPECL -40~+85 -55~+125 +2.5±0.125
NP2520SA 156.25MHZ NSC5300B NDK晶振 2.5x2.0 LVPECL -40~+85 -55~+125 +3.3±0.33
NP2520SB 156.25MHZ NSC5301A NDK晶振 2.5x2.0 LVDS -40~+85 -55~+125 +2.5±0.125
NP2520SB 156.25MHZ NSC5301B NDK晶振 2.5x2.0 LVDS -40~+85 -55~+125 +3.3±0.33
NP2520SAB 156.25MHZ NSC5326A NDK晶振 2.5x2.0 LVPECL -40~+85 -55~+125 +2.5±0.125
NP2520SAB 156.25MHZ NSC5326B NDK晶振 2.5x2.0 LVPECL -40~+85 -55~+125 +3.3±0.33
NP2520SBB 156.25MHZ NSC5327A NDK晶振 2.5x2.0 LVDS -40~+85 -55~+125 +2.5±0.125
NP2520SBB 156.25MHZ NSC5327B NDK晶振 2.5x2.0 LVDS -40~+85 -55~+125 +3.3±0.33
NP3225SA 100MHZ NSC5080A NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +2.5±0.125
NP3225SA 122.88MHZ NSC5080A NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +2.5±0.125
NP3225SA 125MHZ NSC5080A NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +2.5±0.125
NP3225SA 156.25MHZ NSC5080A NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +2.5±0.125
NP3225SA 175MHZ NSC5080A NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +2.5±0.125
NP3225SA 100MHZ NSC5341B NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +3.3±0.33
NP3225SA 122.88MHZ NSC5341B NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +3.3±0.33
NP3225SA 125MHZ NSC5341B NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +3.3±0.33
NP3225SA 156.25MHZ NSC5341B NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +3.3±0.33
NP3225SA 175MHZ NSC5341B NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +3.3±0.33
NP3225SA 100MHZ NSC5189A NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +2.5±0.125
NP3225SA 122.88MHZ NSC5189A NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +2.5±0.125
NP3225SA 125MHZ NSC5189A NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +2.5±0.125
NP3225SA 156.25MHZ NSC5189A NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +2.5±0.125
NP3225SA 175MHZ NSC5189A NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +2.5±0.125
NP3225SA 100MHZ NSC5342B NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +3.3±0.33
NP3225SA 122.88MHZ NSC5342B NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +3.3±0.33
NP3225SA 125MHZ NSC5342B NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +3.3±0.33
NP3225SA 156.25MHZ NSC5342B NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +3.3±0.33
NP3225SA 175MHZ NSC5342B NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +3.3±0.33
NP3225SA 200MHZ NSC5235A NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +2.5±0.125
NP3225SA 212.5MHZ NSC5235A NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +2.5±0.125
NP3225SA 200MHZ NSC5235B NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +3.3±0.33
NP3225SA 212.5MHZ NSC5235B NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +3.3±0.33
NP3225SA 200MHZ NSC5237A NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +2.5±0.125
NP3225SA 212.5MHZ NSC5237A NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +2.5±0.125
NP3225SA 200MHZ NSC5237B NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +3.3±0.33
NP3225SA 212.5MHZ NSC5237B NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +3.3±0.33
NP3225SB 50MHZ NSC5343A NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +2.5±0.125
NP3225SB 100MHZ NSC5343A NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +2.5±0.125
NP3225SB 125MHZ NSC5343A NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +2.5±0.125
NP3225SB 135MHZ NSC5343A NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +2.5±0.125
NP3225SB 148MHZ NSC5343A NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +2.5±0.125
NP3225SB 156.25MHZ NSC5343A NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +2.5±0.125
NP3225SB 200MHZ NSC5236A NDK CRYSTAL 3.2x2.5 LVDS -40~+85 -55~+125 +2.5±0.125
NP3225SB 50MHZ NSC5343B NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +3.3±0.33
NP3225SB 100MHZ NSC5343B NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +3.3±0.33
NP3225SB 125MHZ NSC5343B NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +3.3±0.33
NP3225SB 135MHZ NSC5343B NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +3.3±0.33
NP3225SB 148MHZ NSC5343B NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +3.3±0.33
NP3225SB 156.25MHZ NSC5343B NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +3.3±0.33
NP3225SB 200MHZ NSC5236B NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +3.3±0.33
NP3225SB 50MHZ NSC5344A NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +2.5±0.125
NP3225SB 100MHZ NSC5344A NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +2.5±0.125
NP3225SB 125MHZ NSC5344A NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +2.5±0.125
NP3225SB 135MHZ NSC5344A NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +2.5±0.125
NP3225SB 148MHZ NSC5344A NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +2.5±0.125
NP3225SB 156.25MHZ NSC5344A NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +2.5±0.125
NP3225SB 200MHZ NSC5238A NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +2.5±0.125
NP3225SB 50MHZ NSC5344B NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +3.3±0.33
