NDK差分晶振,NP2520SB-100MHZ-NSC5301B,6G无线设备晶振
频率:100MHZ
尺寸:2.50mmx2.00mm
NDK差分晶振,NP2520SB-100MHZ-NSC5301B,6G无线设备晶振,尺寸2.50mmx2.00mm,频率100MHZ,支持输出LVDS,LVDS贴片振荡器,SPXO差分晶振,小尺寸差分晶振,100MHZ差分振荡器,有源差分晶振,日本进口差分晶振,六脚贴片差分晶振,6G无线设备差分晶振,6G蓝牙模块差分振荡器,光通信差分晶振,仪器设备差分晶振,低电流差分晶振,低抖动差分晶振,低电压差分振荡器,高品质差分晶振。
产品很适合用于5G兼容设备,光通信、光收发器,WDM设备,仪器设备,6G蓝牙模块,6G无线设备,室外基站,消费级产品等领域。
NDK差分晶振,NP2520SB-100MHZ-NSC5301B,6G无线设备晶振,尺寸2.50mmx2.00mm,频率100MHZ,支持输出LVDS,LVDS差分晶振,SPXO差分晶振,小尺寸差分晶振,100MHZ差分振荡器,有源差分晶振,日本进口差分晶振,六脚贴片差分晶振,6G无线设备差分晶振,6G蓝牙模块差分振荡器,光通信差分晶振,仪器设备差分晶振,低电流差分晶振,低抖动差分晶振,低电压差分振荡器,高品质差分晶振。
有源晶振产品很适合用于5G兼容设备,光通信、光收发器,WDM设备,仪器设备,6G蓝牙模块,6G无线设备,室外基站,消费级产品等领域。NDK差分晶振,NP2520SB-100MHZ-NSC5301B,6G无线设备晶振.
NDK差分晶振,NP2520SB-100MHZ-NSC5301B,6G无线设备晶振 参数表
Item
Ratings
Notes
min
max
Units
1
Supply Voltage
-0.3
+4.0
V
2
Input Voltage
-0.3
VCC+0.3
V
3
Storage Temperature Range
-55
+125
。C
6. Electrical Specifications
Parameters
SYM
Electrical Spec.
Notes
min
typ
max
Units
1
Nominal Frequency
fnom
100
MHz
2
Supply Voltage
VCC
+2.5 to +3.3
V
See Table.1
3
Current Consumption (Operating)
ICC
40
mA
at 25 。C
4
Current Consumption (Stand-by)
IST
30
μA
at 25 。C
5
Output Level
LVDS
6
Load Capacitance
RL
100
Ω
Out-Complementary Out
7
Operating Temperature Range
Topr
-40
+85
。C
8
Overall Frequency Tolerance
Δf/fnom
-50
+50
ppm
*1
9
Output Voltage
VOD
+0.247
+0.454
V
ΔVOD
50
mV
VOS
+1.125
+1.375
V
ΔVOS
50
mV
10
Rise Time(tr), Fall Time(tf)
tr/tf
0.4
ns
20 % to 80 % Waveform
11
Symmetry
SYM
45
55
%
at 50 % waveform
12
Start-up Time
tsu
10
ms
13
Phase Jitter
tpj
100
fs
*2
14
Output Wave Form
-
Square wave
15
Stand-by Function
#1 PAD input
#4, 5 PAD output
H level (0.7 VCC to VCC) or open
Operating
L level (0.3 VCC max)
High impedance

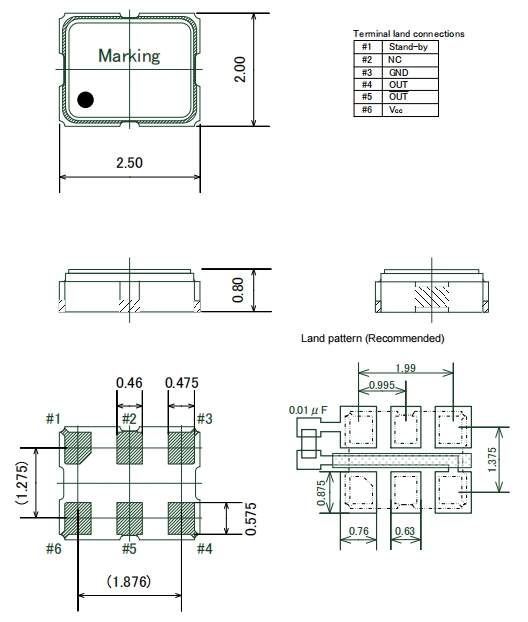

NDK差分晶振,NP2520SB-100MHZ-NSC5301B,6G无线设备晶振 尺寸表

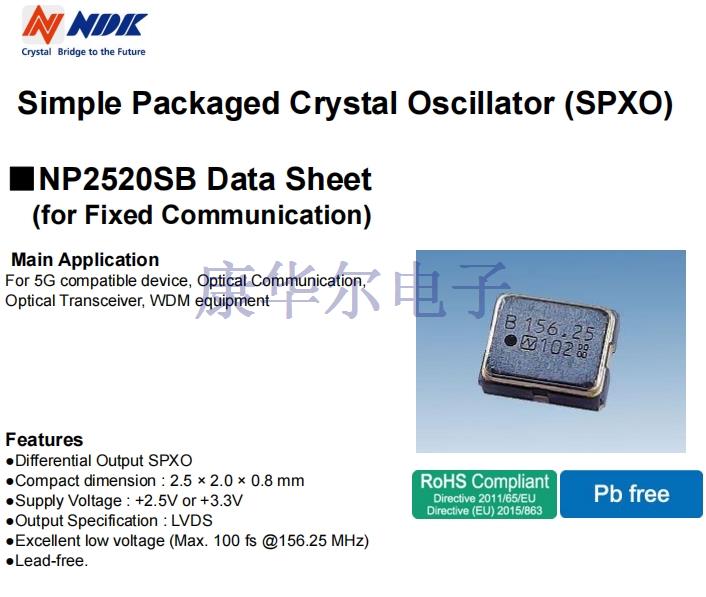

差分晶振产品特性:
LVDS差分输出SPXO
紧凑:2.5 x 2.0 x 0.8毫米
电源电压:+2.5V或者+3.3V
低相位抖动:典型。156.25MHz时为100fs
无铅
