NSK晶振,石英晶振,NXF 3-9晶振,无源引脚焊接晶振

频率：3.579545-160MHZ

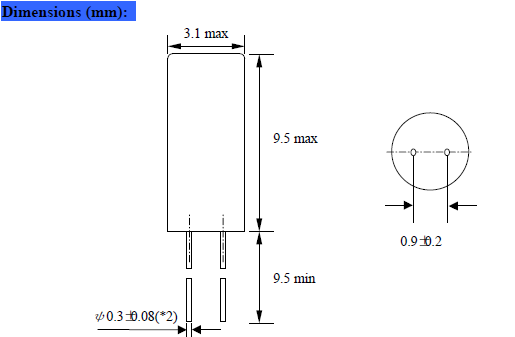

尺寸：3.1*9.5mm

普通石英水晶振动子,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高的稳定性,高的可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能.

订购热线：0755-27838351

NSK晶振已获得ISO 9001 / ISO 14001的质量和环保认证,产品并通过及符合RoHS规范的要求,且确实配合客户实现无毒产品的要求,以创造及维护美好环境为己任.主要生产石英晶体谐振器,无源晶振,与石英晶体振荡器,有源晶振,东冠生产线主要生产小尺寸SMD贴片晶振系列.

NSK晶振,石英晶振,NXF 3-9晶振,无源引脚焊接晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高的耐热性,耐热循环性和耐振性等的高的可靠性能,满足无铅焊接的回流温度曲线要求.

石英进口晶振的切割设计：用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.

NSK振规格	单位	NXF 3-9晶振	石英晶振基本条件
标准频率	f_nom	3.579545~160MHZ	标准频率
储存温度	T_stg	-40°C ～ +105°C	裸存
工作温度	T_use	-10°C ～ +70°C	标准温度
激励功率	DL	100μW Max	推荐:0.1μW ～ 0.5μW
频率公差	f_— l	±10ppm~±30ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/
频率温度特征	f_tem	±50× 10-6/25°C	超出标准的规格请联系我们.
负载电容	CL	10PF~32PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	5000MΩ min
频率老化	f_age	±5PPM / year Max.	+25°C,第一年

超声波清洗

(1)使用AT-切割晶体和表面滤波器(SAW)/声表面谐振器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏.

(3)请勿清洗开启式晶振产品

(4)对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响产品的可靠性和质量.请清理残余的助焊剂并烘干PCB.

NSKMHZ晶振型号表:

DIP
