Crystek晶振CCHD-575,CCHD-575-50-100.000有源晶振

频率:100MHz

尺寸:7.50mm x 5.08mm

Crystek晶振CCHD-575,CCHD-575-50-100.000有源晶振,Crystek晶振,CCHD-575贴片晶振,CCHD-575-50-100.000有源晶振,时钟晶体振荡器,测量仪器晶振,低相位信号源晶振,小体积晶振,欧美进口晶振,通讯无线发射塔晶振,CCHD-575-50-80.000,CCHD-575-25-24.576,CCHD-575-25-22.5792,CCHD-575-50-125.000







.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

Rakon晶振,贴片晶振,RSX1612晶振,瑞康无源晶振

Crystek晶振CCHD-575,CCHD-575-50-100.000有源晶振,Crystek晶振,CCHD-575贴片晶振,CCHD-575-50-100.000有源晶振,时钟晶体振荡器,测量仪器晶振,低相位信号源晶振,小体积晶振,欧美进口晶振,通讯无线发射塔晶振.

Rakon晶振,贴片晶振,RSX1612晶振,瑞康无源晶振

Crystek晶振CCHD-575,CCHD-575-50-100.000有源晶振

项目

符号

规格说明

条件

输出频率范围

f0

100MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

3.3V.Typ

请联系我们以了解更多相关信息

储存温度

T_stg

-45℃ to +90℃

裸存

工作温度

T_use

-40℃ to +125℃

请联系我们查看更多资料



-20℃ to +70℃



0°C~+70°C

频率稳定度

f_tol

J: ±50.0 × 10-6




L: ±20 × 10-6



T: ±25 × 10-6

功耗

ICC

25mA Max.

无负载条件、工作频率

待机电流

I_std

65μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC 极, L_CMOS≦15 pF

输出电压

VOH

VCC-0.33V Min.


VOL

0.4 V Max.



输出负载条件

HCMOS

15 pF Max.


输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.



上升/下降时间

tr / tf

2ns Max.

20 % VCC to 80 % VCC 极, L_CMOS=15 pF

振荡启动时间

t_str

2ms Max.

t=0 at 90 %

频率老化

f_aging

±3× 10-6 / year Max.

+25 ℃, 初年度,***年


Rakon晶振,贴片晶振,RSX1612晶振,瑞康无源晶振

Crystek晶振CCHD-575,CCHD-575-50-100.000有源晶振

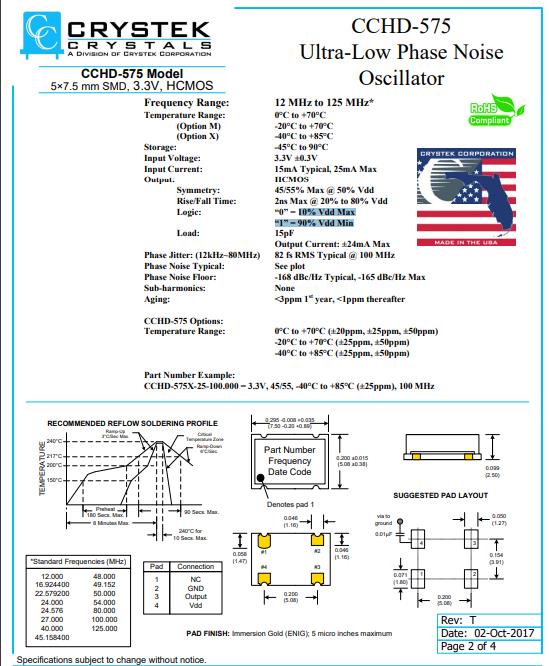

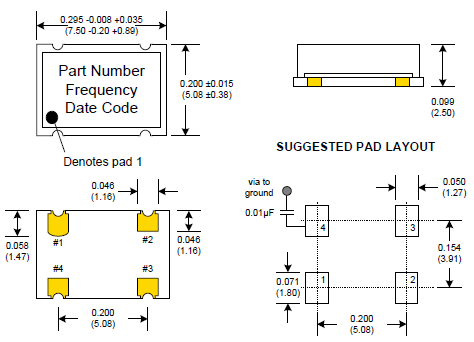

CCHD-575 7.5_5.0mm OSC HCMOS 3.3V

Rakon晶振,贴片晶振,RSX1612晶振,瑞康无源晶振

Crystek晶振CCHD-575,CCHD-575-50-100.000有源晶振在使用晶振时应注意以下事项:

1.电源旁路电容:使用本产品时,请放置一个约0.01的旁路电容μF,介于电源和GND之间(尽可能靠近产品终端尽可能)。

2.安装表面贴装晶体时钟振荡器

(1)安装电路板后温度快速变化

 当安装板的材料为表面安装时陶瓷有晶体时钟振荡器封装膨胀系数不同于陶瓷的膨胀系数材料,焊接的圆角部分可能会破裂,如果受到影响长时间反复发生极端温度变化。你在这样的条件下,建议情况是这样的事先检查过。

(2)通过自动安装进行冲击

 当有源晶振被吸附或吸入时自动安装或超过的冲击过程安装振荡器时会发生指定值板,振荡器的特性会改变或恶化。

(3)板弯曲应力

 将晶体时钟振荡器焊接到印刷后板,弯曲板可能会导致焊接部分剥落关闭或振荡器封装由于机械应力而破裂。

3.抗冲击 :抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

4.静电:本目录中的产品使用CMOS IC作为其有源产品元素。因此,在一个环境中处理产品对抗静电的措施拍摄。

5耐焊性:将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源SMD晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

Rakon晶振,贴片晶振,RSX1612晶振,瑞康无源晶振

Crystek晶振CCHD-575,CCHD-575-50-100.000有源晶振

CRYSTEK集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.

CRYSTEK晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.
Crystek晶振CCHD-575,CCHD-575-50-100.000有源晶振CRYSTEK晶振集团将确保其无铅环保振荡器产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求


CCHD-755

Crystek原厂代码 Series型号 Frequency 频率 Output 输出 Voltage - Supply电压 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max)
CCHD-575-50-100.000 CCHD-575 100MHz HCMOS 3.3V ±50ppm 0°C ~ 70°C 25mA
CCHD-575-50-80.000 CCHD-575 80MHz HCMOS 3.3V ±50ppm 0°C ~ 70°C 25mA
CCHD-575-25-24.576 CCHD-575 24.576MHz HCMOS 3.3V ±50ppm 0°C ~ 70°C 25mA
CCHD-575-25-22.5792 CCHD-575 22.5792MHz HCMOS 3.3V ±50ppm 0°C ~ 70°C 25mA
CCHD-575-50-125.000 CCHD-575 125MHz HCMOS 3.3V ±50ppm 0°C ~ 70°C 25mA
CCHD-575-20-125.000 CCHD-575 125MHz HCMOS 3.3V ±20ppm 0°C ~ 70°C 25mA
