泰艺晶振,贴片晶振,XY晶振,XYLEEJNANF-32.000000晶振

频率：12-54MHZ

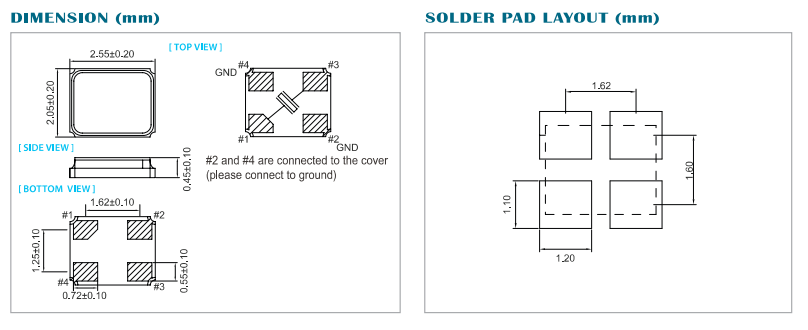

尺寸：2.5*2.0*0.45mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.

订购热线：0755-27838351

泰艺晶振电子立基台湾,在美国与中国大陆均设有生产据点,营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地,客户使用石英晶体振荡器,时钟有源晶振,压控振荡器,贴片晶振遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业.

泰艺晶振,贴片晶振,XY晶振,XYLEEJNANF-32.000000晶振,晶振本身小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

石英晶振高精度晶片的抛光技术：SMD晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

泰艺晶振规格	单位	XZ晶振	石英晶振基本条件
标准频率	f_nom	12MHZ~54MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-10°C ～ +125°C	标准温度
激励功率	DL	200μW Max	推荐:0.1μW ～ 0.5μW
频率公差	f_— l	±5~±15ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/
频率温度特征	f_tem	±50× 10-6/25°C	超出标准的规格请联系我们.
负载电容	CL	10-20PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	65~90MΩ min
频率老化	f_age	±3PPM / year Max.	+25°C,第一年

泰艺晶振料号系列编码表:

原厂编码	厂家	型号	系列	频率	工作温度	包装/封装	尺寸	高度
XYIGGLNANF-16.000000	Taitien	XY	MHz	16MHz	-20°C ~ 70°C	4-SMD	(2.55mm x 2.05mm)	(0.55mm)
XYCBBCNANF-16.000000	Taitien	XY	MHz	16MHz	-20°C ~ 70°C	4-SMD	(2.55mm x 2.05mm)	(0.55mm)
XYCBBCNANF-26.000000	Taitien	XY	MHz	26MHz	-20°C ~ 70°C	4-SMD	(2.55mm x 2.05mm)	(0.55mm)
XYCCCCNANF-19.200000	Taitien	XY	MHz	19.2MHz	-20°C ~ 70°C	4-SMD	(2.55mm x 2.05mm)	(0.55mm)
XYCEECNANF-27.120000	Taitien	XY	MHz	27.12MHz	-20°C ~ 70°C	4-SMD	(2.55mm x 2.05mm)	(0.55mm)
XYCEECNANF-32.000000	Taitien	XY	MHz	32MHz	-20°C ~ 70°C	4-SMD	(2.55mm x 2.05mm)	(0.55mm)
XYHEECNANF-30.000000	Taitien	XY	MHz	30MHz	-20°C ~ 70°C	4-SMD	(2.55mm x 2.05mm)	(0.55mm)
XYLEEJNANF-27.120000	Taitien	XY	MHz	27.12MHz	-40°C ~ 105°C	4-SMD	(2.55mm x 2.05mm)	(0.55mm)
XYABBCNANF-24.576000	Taitien	XY	MHz	24.576MHz	-20°C ~ 70°C	4-SMD	(2.55mm x 2.05mm)	(0.55mm)
XYAEECNANF-26.000000	Taitien	XY	MHz	26MHz	-20°C ~ 70°C	4-SMD	(2.55mm x 2.05mm)	(0.55mm)

1.晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.

2.晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.

3.机械振动的影响

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

泰艺MHZ晶振型号表:

TAITIEN

泰艺电子以严谨的质量管制系统获得客户对产品的信赖度,健全的供应链管理掌握原材物料的来源,满足客户对石英频率元件的需求.自从欧盟颁布各项绿色环保指令(如RoHS)后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.泰艺晶振电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求有源晶振,压控振荡器,贴片晶振,进口晶体谐振器.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.

为追求生产绿色产品之目标,将环保理念纳入采购流程中,采购人员于收集市场资讯时,优先提供符合「泰艺晶振电子无有害物质管理作业标准」之材料相关资讯予产品设计人员参考,并依其要求提供符合规范之样品与规格.原材物料承认时,采购人员须请供应商填写公司提供之问卷表单及相关RoHS检测报告,经原材物料相关审验单位审查通过后,方可使用.泰艺晶振,贴片晶振,XY晶振,XYLEEJNANF-32.000000晶振
