2.适用Scope

本产品规格书针对微型计算机等时钟发生电路中使用的石英振子

全部规定.用于此用途以外时,请事先与本公司联系.

thisproductspecificationisappliedtothecrystalunitusedfortimebaseoscillatorinο

microcomputer.pleasecontactuswhenusingthisproductforanyotherapplicationsthan

escribedintheabove.

3.村田晶振外观及尺寸AppearanceandDimensions

3-1外观:可通过目视进行显示识别,没有污垢等.

appearance:noillegiblemarking.novisibledirt.

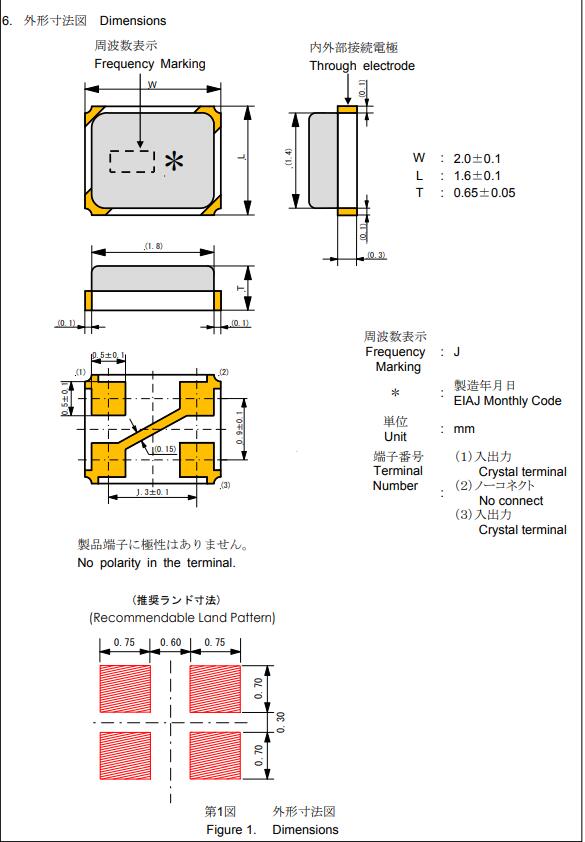

3-2外形尺寸图:产品单体的形状如项目6所示.

dimensionsofcomponent:pleaserefertoitem6forcomponentdimensions.

3-3结构:在氧化铝基板上粘接水晶元件,用金属帽盖着盖子.

construction:crystalelementismountedontoaluminasubstrate,

thenmetalcapcoversovertheelement.

XRCGB24M000F1H01R0无源晶振,村田Murata Electronics贴片晶振

此项显示测量频率和等效串联电阻的输入条件在本规范中规定.4-1動作温度範囲工作温度范围为-20至+70摄氏度4-2保存温度範囲 石英晶体储存温度范围为-55至+85摄氏度4-3励振レベル*1驱动电平*1150微瓦(300微瓦以下/max.)4-4直流印加電圧直流电压直流6V以下/max.4-5入力信号振幅交流电压15Vp-p以下/max.4-6耐電圧耐受直流100伏电压以下/max.5s以内/最大  XRCGB24M000F1H01R0无源晶振,村田Murata Electronics贴片晶振

5.電気的性能电特性項目项目規格规格5-1公称周波数标称频率24.0000MHz5-2周波数許容偏差*2频率容差*210ppm以内/max.5-3周波数温度依存性温度引起的频率偏移10ppm以内/max.(-20至+70摄氏度)（初期値に対し/from初始值)5-4贴片晶振周波数エージング频率老化2ppm以内/年最大值/年5-5等価直列抵抗*2等效串联电阻*280Ω以下/max.5-6絶縁抵抗*3绝缘电阻*3500MΩ以上/分钟.(直流10V印加時)施加直流10V电压)5-7負荷容量(计算机科学)负载电容8.0±0.1pf*2周波数および等価直列抵抗の測定方法は8項を参照ください.频率和等效串联电阻的测量方法请参考第8项.*3端子相互間での抵抗を示します.该特性显示了端子之间的电阻. XRCGB24M000F1H01R0无源晶振,村田Murata Electronics贴片晶振
