TFE32,TFE322T32K7680R,32.768kHz,3215mm,CTS智能仪表晶振

TFE32,TFE322T32K7680R,32.768kHz,3215mm,CTS智能仪表晶振，美国进口晶振，CTS晶振，西迪斯晶振，型号：TFE32系列晶振，编码为：TFE322T32K7680R，频率：32.768KHz时钟晶体，频率稳定性：±20ppm，负载电容：6pF，小体积晶振尺寸：3.2x1.5mm，两脚贴片晶振，无源晶振，石英晶振，石英晶体谐振器，CTS TFE32系列设计为低功率微控制器，需要实时时钟参考，ESR为50k欧姆。应用程序：实时时钟参考，低功耗FPGA和MCU，可穿戴电子产品，医疗保健设备，电池供电的应用，便携式电子产品，数据记录器，智能仪表，商业和工业应用。

TFE32,TFE322T32K7680R,32.768kHz,3215mm,CTS智能仪表晶振，美国进口晶振，CTS晶振，西迪斯晶振，型号：TFE32系列晶振，编码为：TFE322T32K7680R，频率：32.768KHz时钟晶体，频率稳定性：±20ppm，负载电容：6pF，小体积晶振尺寸：3.2x1.5mm，两脚贴片晶振，无源晶振，石英晶振，石英晶体谐振器，CTS TFE32系列设计为低功率微控制器，需要实时时钟参考，ESR为50k欧姆。应用程序：实时时钟参考，低功耗FPGA和MCU，可穿戴电子产品，医疗保健设备，电池供电的应用，便携式电子产品，数据记录器，智能仪表，商业和工业应用。

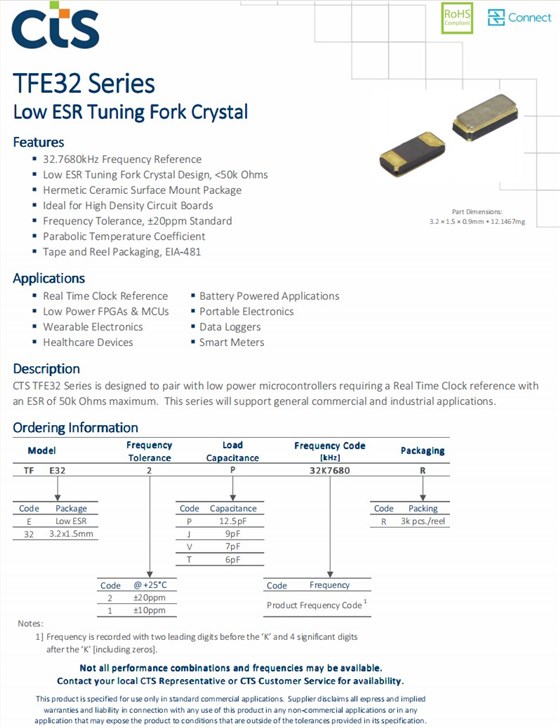

TFE32,TFE322T32K7680R,32.768kHz,3215mm,CTS智能仪表晶振，产品特征：
32.7680kHz频率参考
低ESR音叉晶体设计，＜50k欧姆
密封陶瓷表面安装封装3215晶振
非常适合高密度电路板
频率公差，±20ppm标准
抛物线温度系数
磁带和卷轴包装，EIA-481

TFE32,TFE322T32K7680R,32.768kHz,3215mm,CTS智能仪表晶振,参数表

PARAMETER

SYMBOL

CONDITIONS

MINTY PMAX

UNIT

Operating Temperature

TA

-

-40+25+85

°C

Turnover Temperature

TM

-

+20+25+30

°C

Storage Temperature

TSTG

-

-55-+125

°C

Frequency Stability

PARAMETER

SYMBOL

CONDITIONS

MINTY PMAX

UNIT

Frequency

fO

-

32.7680

kHz

Frequency Tolerance[Note1]

Δf/fO

Standard @ +25°C

-20-20

ppm

Parabolic Coefficient

?

See Figure 1

-0.034 ±0.010

ppm/°C2

Aging

Δf/f0

First Year @ +25°C

-3-3

ppm

Crystal Parameters

PARAMETER

SYMBOL

CONDITIONS

MINTY PMAX

UNIT

Operating Mode

-

-

Flexural Mode [Tuning Fork]

-

Load Capacitance[Note1]

CL

Standard

-12.5-

pF

Shunt Capacitance

C0

-

-1.0-

pF

Motional Capacitance

C1

-

-3.4-

fF

Series Resistance

R1

-

--50

kΩ

Drive Level

DL

-

-0.10.5

µW

Insulation Resistance

Ri

+100Vdc ±15Vdc

500--

MΩ

1.]See Ordering Information for available options.

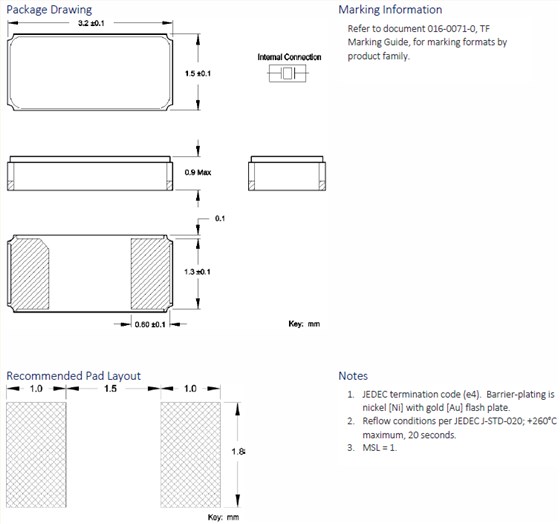

TFE32,TFE322T32K7680R,32.768kHz,3215mm,CTS智能仪表晶振,尺寸图
