ECS晶振ECX-32,ECS-120-20-33-CKM-TR贴片晶振

ECS晶振规格	单位	ECX-32晶振	石英晶振基本条件
标准频率	f_nom	12MHz	标准频率，可提供其他频率
储存温度	T_stg	-55℃~+125℃	裸存
工作温度	T_use	-20℃~+70℃	标准温度
激励功率	DL	100μW Max.	推荐:1μW～100μW
频率公差	f_— l	±50ppm	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/
频率温度特征	f_tem	±50ppm	超出标准的规格请联系我们.
负载电容	CL	20pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	100Ωmax	@25°C
频率老化	f_age	±5×10-6/year Max.	+25°C,第一年

Rakon晶振,贴片晶振,RSX1612晶振,瑞康无源晶振

ECS晶振ECX-32,ECS-120-20-33-CKM-TR贴片晶振

Rakon晶振,贴片晶振,RSX1612晶振,瑞康无源晶振

ECS晶振ECX-32,ECS-120-20-33-CKM-TR贴片晶振，在使用ECS晶振时应注意以下事项:

所有产品的共同点

1.抗冲击：指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

2.辐射：将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.

3.化学制剂 / pH值环境：请勿在PH值范围可能导致腐蚀或溶解系小体积晶振或包装材料的环境下使用或储藏这些产品。ECS晶振ECX-32,ECS-120-20-33-CKM-TR贴片晶振

4.粘合剂：请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）

5.卤化合物：请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

6.静电：过高的静电可能会损坏晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作

ECS晶振ECX-32,ECS-120-20-33-CKM-TR贴片晶振，美国晶振，ECS晶振，作为全球企业可持续的社会的实现，集团一体推进地球环境保全活动。推进了环境考虑的产品和服务的产品和服务。为了提供社会，努力维护地球环境。遵守环境相关的法令、条例、限制、协定及其他要求事项，环境负荷的降低和污染的防止努力。ECS晶振有限公司.进行协同集团全球环境保全措施作为全球业务支持一个可持续发展的社会发展。

ECS晶振ECX-32,ECS-120-20-33-CKM-TR贴片晶振，ECS晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动，地球温暖化防止及循环型社会的实现贡献。与采购单位、供应商等的客户合作，温室效应气体削减，资源的有效利用，努力对石英晶振,晶体谐振器,晶体振荡器的化学物质的管理强化等。地域社会环境保全活动及生物多样性保全活动的参加，环境関搭配等的信息积极的公开的事，与社会的交流的知识进一步加深协调进一步的协调。按照这个环境方针，设定环境目的和目标，确实落实，对其进行重新评估，努力持续改善。

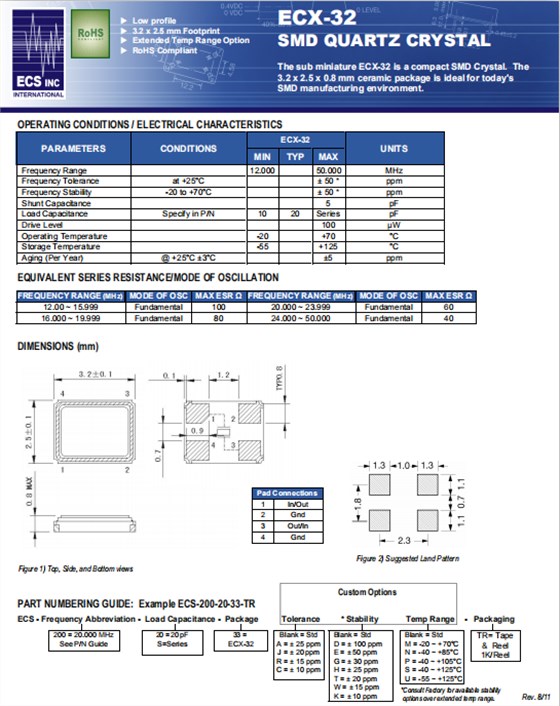

ECX-32

ECS原厂编码	型号	频率	频率稳定度	频率偏差	负载电容	电阻	工作温度
ECS-120-20-33-CKM-TR	ECX-32	12MHz	±10ppm	±10ppm	20pF	100 Ohm	-20°C ~ 70°C
ECS-120-20-33-DU-TR	ECX-32	12MHz	±100ppm	±50ppm	20pF	100 Ohm	-55°C ~ 125°C
ECS-120-20-33-TR	ECX-32	12MHz	±50ppm	±50ppm	20pF	100 Ohm	-20°C ~ 70°C
ECS-130-20-33-CKM-TR	ECX-32	13MHz	±10ppm	±10ppm	20pF	100 Ohm	-20°C ~ 70°C
ECS-160-20-33-CKM-TR	ECX-32	16MHz	±10ppm	±10ppm	20pF	80 Ohm	-20°C ~ 70°C
ECS-160-20-33-DU-TR	ECX-32	16MHz	±100ppm	±50ppm	20pF	80 Ohm	-55°C ~ 125°C
ECS-160-20-33-TR	ECX-32	16MHz	±50ppm	±50ppm	20pF	80 Ohm	-20°C ~ 70°C
ECS-162.57-20-33-CKM-TR	ECX-32	16.257MHz	±10ppm	±10ppm	20pF	80 Ohm	-20°C ~ 70°C
ECS-162.57-20-33-DU-TR	ECX-32	16.257MHz	±100ppm	±50ppm	20pF	80 Ohm	-55°C ~ 125°C
ECS-162.57-20-33-TR	ECX-32	16.257MHz	±50ppm	±50ppm	20pF	80 Ohm	-20°C ~ 70°C
ECS-184-20-33-CKM-TR	ECX-32	18.432MHz	±10ppm	±10ppm	20pF	80 Ohm	-20°C ~ 70°C
ECS-184-20-33-DU-TR	ECX-32	18.432MHz	±100ppm	±50ppm	20pF	80 Ohm	-55°C ~ 125°C
ECS-184-20-33-TR	ECX-32	18.432MHz	±50ppm	±50ppm	20pF	80 Ohm	-20°C ~ 70°C
ECS-196-20-33-TR	ECX-32	19.6608MHz	±50ppm	±50ppm	20pF	80 Ohm	-20°C ~ 70°C
ECS-200-20-33-CKM-TR	ECX-32	20MHz	±10ppm	±10ppm	20pF	60 Ohm	-20°C ~ 70°C
ECS-200-20-33-DU-TR	ECX-32	20MHz	±100ppm	±50ppm	20pF	60 Ohm	-55°C ~ 125°C
ECS-200-20-33-TR	ECX-32	20MHz	±50ppm	±50ppm	20pF	60 Ohm	-20°C ~ 70°C
ECS-240-20-33-CKM-TR	ECX-32	24MHz	±10ppm	±10ppm	20pF	40 Ohm	-20°C ~ 70°C
ECS-240-20-33-DU-TR	ECX-32	24MHz	±100ppm	±50ppm	20pF	40 Ohm	-55°C ~ 125°C
ECS-240-20-33-TR	ECX-32	24MHz	±50ppm	±50ppm	20pF	40 Ohm	-20°C ~ 70°C
ECS-250-20-33-CKM-TR	ECX-32	25MHz	±10ppm	±10ppm	20pF	40 Ohm	-20°C ~ 70°C
ECS-250-20-33-DU-TR	ECX-32	25MHz	±100ppm	±50ppm	20pF	40 Ohm	-55°C ~ 125°C
ECS-250-20-33-TR	ECX-32	25MHz	±50ppm	±50ppm	20pF	40 Ohm	-20°C ~ 70°C
ECS-270-20-33-CKM-TR	ECX-32	27MHz	±10ppm	±10ppm	20pF	40 Ohm	-20°C ~ 70°C
ECS-270-20-33-DU-TR	ECX-32	27MHz	±100ppm	±50ppm	20pF	40 Ohm	-55°C ~ 125°C
ECS-270-20-33-TR	ECX-32	27MHz	±50ppm	±50ppm	20pF	40 Ohm	-20°C ~ 70°C
ECS-300-20-33-TR	ECX-32	30MHz	±50ppm	±50ppm	20pF	40 Ohm	-20°C ~ 70°C
ECS-300-S-33-TR	ECX-32	30MHz	±50ppm	±50ppm	Series	40 Ohm	-20°C ~ 70°C
ECS-320-20-33-CKM-TR	ECX-32	32MHz	±10ppm	±10ppm	20pF	40 Ohm	-20°C ~ 70°C
ECS-320-20-33-DU-TR	ECX-32	32MHz	±100ppm	±50ppm	20pF	40 Ohm	-55°C ~ 125°C
ECS-320-20-33-TR	ECX-32	32MHz	±50ppm	±50ppm	20pF	40 Ohm	-20°C ~ 70°C
ECS-320-S-33-TR	ECX-32	32MHz	±50ppm	±50ppm	Series	40 Ohm	-20°C ~ 70°C
ECS-360-20-33-TR	ECX-32	36MHz	±50ppm	±50ppm	20pF	40 Ohm	-20°C ~ 70°C
ECS-360-S-33-TR	ECX-32	36MHz	±50ppm	±50ppm	Series	40 Ohm	-20°C ~ 70°C
ECS-400-20-33-TR	ECX-32	40MHz	±50ppm	±50ppm	20pF	40 Ohm	-20°C ~ 70°C
ECS-400-S-33-TR	ECX-32	40MHz	±50ppm	±50ppm	Series	40 Ohm	-20°C ~ 70°C
ECS-480-20-33-CKM-TR	ECX-32	48MHz	±10ppm	±10ppm	20pF	40 Ohm	-20°C ~ 70°C
ECS-480-20-33-DU-TR	ECX-32	48MHz	±100ppm	±50ppm	20pF	40 Ohm	-55°C ~ 125°C
ECS-480-20-33-TR	ECX-32	48MHz	±50ppm	±50ppm	20pF	40 Ohm	-20°C ~ 70°C
ECS-480-S-33-TR	ECX-32	48MHz	±50ppm	±50ppm	Series	40 Ohm	-20°C ~ 70°C
ECS-122.8-18-33-JGN-TR	ECX-32	12.288MHz	±30ppm	±20ppm	18pF	100 Ohm	-40°C ~ 85°C
ECS-130-18-33-JGN-TR	ECX-32	13MHz	±30ppm	±20ppm	18pF	100 Ohm	-40°C ~ 85°C
ECS-143-18-33-JGN-TR	ECX-32	14.31818MHz	±30ppm	±20ppm	18pF	100 Ohm	-40°C ~ 85°C
ECS-160-18-33-JGN-TR	ECX-32	16MHz	±30ppm	±20ppm	18pF	80 Ohm	-40°C ~ 85°C
